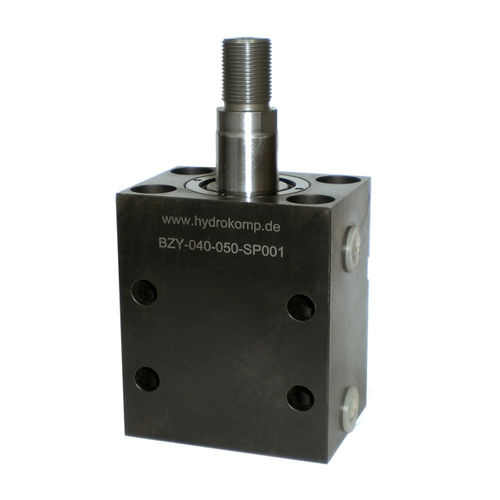

Гидравлический цилиндр 200-5

поршневыйс рабочим цилиндромдвойного действия

Там, где линейные перемещения создаются гидравликой и необходимы точные ходы, идеально подходит этот блочный цилиндр двойного действия. Блочные цилиндры обычно используются в машиностроении, производстве пресс-форм, общем машиностроении, изготовлении крепежа и инструментов. Компактная кубическая конструкция и поперечный паз облегчают монтаж и гарантируют работу при высоком рабочем давлении. HYDROKOMP предлагает различные варианты подачи масла. Помимо двойного уплотнения по диаметру штока, блок-цилиндры оснащены дополнительным металлическим сбрасывателем. Металлический сбрасыватель предотвращает попадание металлических опилок в мягкий сбрасыватель и обеспечивает непрерывную работу при незначительных утечках. Поршневые штоки блочных цилиндров имеют наружную резьбу. Это позволяет устанавливать, например, соединительные головки и другие крепежные элементы. В стандартном исполнении HYDROKOMP предлагает блок-цилиндры пяти размеров. Возможны специальные исполнения и другие варианты хода поршня. Особенности: идеально подходит для непрерывной работы с небольшими утечками возможность точного хода 4 варианта монтажа металлический сбрасыватель в стандартной комплектации внешняя резьба для аксессуаров, например, соединительных головок стандартные цилиндры и специальные конструкции На изображении показан блок-цилиндр с поршнем с наружной резьбой вместе с принадлежностями - головкой шарнира и подшипниковой опорой. Опора подшипника поставляется с 4 винтами головки цилиндра и крепится к цилиндру через отверстия для стравливания воздуха. Рабочее давление: pmax. 500 бар Метод работы: двойного действия Ø поршня: 25, 32, 40, 50 и 63 мм Ход поршня: 50 и 63 мм Усилие тяги: от 4,9 кН при 100 бар до 156 кН при 500 бар
