Шариковый фиксатор с пружиной 280-70

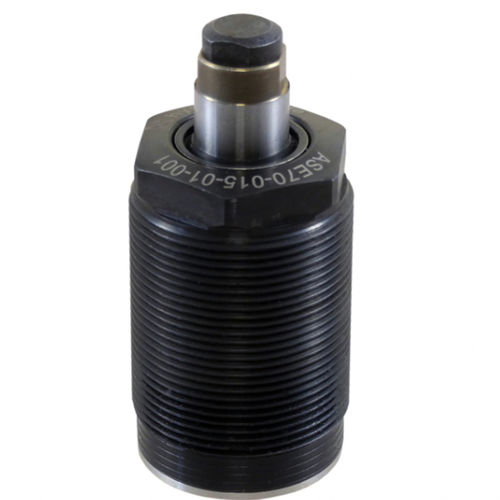

Если при обработке деталей в диапазоне низкого давления необходимо избежать вибраций и прогибов, идеальным решением станут рабочие опоры (ASE). Резьбовые элементы корпуса могут ввинчиваться в монтажные отверстия с резьбой по заказу клиента для экономии места. Уплотнение осуществляется с помощью двух входящих в комплект уплотнительных колец, расположенных на дне монтажного отверстия. Рабочие опоры могут располагаться в зажимном приспособлении горизонтально и вертикально. Крепление плунжера может быть совмещено с гидравлическим зажимом заготовки или отдельно. Для продвижения плунжера можно выбрать два функциональных метода. 1. Плунжер продвигается под действием пружины: Базовое положение плунжера извлекается. Встроенная пружина продвигает опорный плунжер к заготовке. После нагнетания давления опорный плунжер фиксируется в нужном положении. Кроме пружины, на заготовку больше не действуют никакие силы. 2. Плунжер продвигается гидравлически: Базовое положение плунжера - втянутое. Опорный плунжер удерживается во втянутом положении пружиной возврата. Когда начинается нагнетание давления, опорный плунжер под действием пружины продвигается к заготовке и окончательно фиксируется в этом положении. Особенности: возможны компактные конструкции приспособлений возможность горизонтального и вертикального монтажа фиксация плунжера в сочетании с зажимом или отдельно с защитным мягким сбрасывателем подача масла под давлением через просверленные каналы стандартные рабочие опоры и специальные конструкции Рабочее давление: pmax. 70 бар Метод продвижения: гидравлически или с помощью пружины Плунжер: Ø (ход) 10 (6,5)| 12 (8)| 15 (8) или 16 (10) мм Усилие опоры: мин. 3, макс. 10 кН при 70 бар
