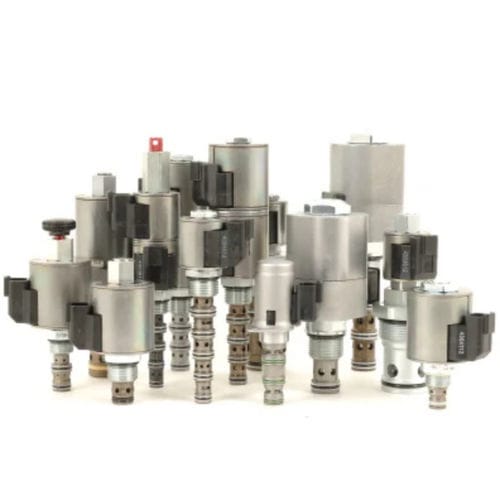

Двухходовой нормально закрытый гидравлический картриджный клапан с соленоидным приводом и ввинчивающимся клапаном типа "поппет", предназначенный для работы в качестве блокирующего или удерживающего нагрузку устройства в контурах с низким расходом.
Работа
В обесточенном состоянии sf08-20x работает как обратный клапан, пропуская поток из порта 1 в порт 2 и блокируя поток из порта 2 в порт 1. При подаче напряжения маковка картриджа поднимается, открывая путь потока от порта 2 к порту 1. В этом режиме поток из порта 1 в порт 2 сильно ограничен.
Характеристики
Катушка с непрерывным режимом работы.
Закаленное седло для длительного срока службы и низкой утечки.
Дополнительные напряжения и выводы катушки.
Картриджи взаимозаменяемы по напряжению.
Унифицированная, формованная конструкция катушки.
Дополнительные водонепроницаемые катушки E-Coils с классом защиты IP69K.
Коррозионностойкое покрытие до 960 ч. соляного тумана согласно ASTM B117.
Обычная для промышленности полость.
Компактный размер.
Жидкости:
Минеральная или синтетическая гидравлическая жидкость со смазывающими свойствами.
Диапазон вязкости жидкости:
7.4 - 420 сСт
Максимальный рабочий уровень загрязнения:
18/16/13 ПО ИСО 4406
Окружающая среда
Защита от коррозии:
960 часов в соляном тумане согласно ASTM B117
Вес картриджа:
0.1 кг (0,22 фунта)
Площадь внутренней смачиваемой поверхности:
80 см² (12,47 дюйма²)
Полость:
VC08-2
трехходовые полости размера 08
Момент установки картриджа:
25.8 - 28,5 Н-м (19 - 21 фунт-футов)
Максимально допустимый крутящий момент:
54.2 Н-м (40 фунт-футов)
Момент затяжки гайки катушки:
5.4-6,8 Н-м (4-5 фунт-футов)
Ограничение ориентации:
Нет
---
