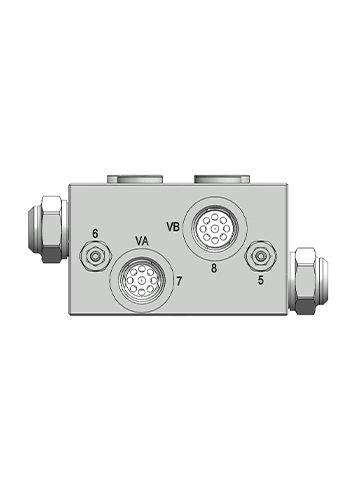

Гидравлический клапан RF6540

для контроля расходадля исполнительного устройстваредукции

Клапаны управления потоком с двойной компенсацией давления могут обеспечивать компенсацию давления и управление потоком в двух линиях, причем поток регулируется в приоритетном порядке. Идеально подходят для различных применений, где требуется управление скоростью привода с компенсацией давления в обоих направлениях. Эти регуляторы обеспечивают приоритетное управление потоком с защитой от разгрузки в обоих направлениях. Дроссель с компенсатором давления ограничивает максимальный приоритетный расход, подаваемый на привод, независимо от изменения нагрузки. Избыточный поток возвращается в резервуар через противоположную линию. Перепускной клапан, срабатывающий на каждом приоритетном выходе и сбрасывающий давление в противоположную линию, обеспечивает защиту системы от сброса. Обратные клапаны на каждой стороне контура позволяют возвратному потоку от привода проходить обратно в бак с минимальными потерями. Клапаны могут применяться в сельскохозяйственной, инженерной технике и оборудовании。 РАБОТА И ФУНКЦИИ В устойчивом состоянии, когда поток поступает из масляного порта VA (VB) через масляный порт MA (MB) к приводу, а избыточный поток возвращается в масляный бак через обратный клапан через масляный порт VB (VA). Когда давление на выходе MA (MB) увеличивается, давление на входе дроссельного клапана увеличивается, и зазор перепускного клапана также увеличивается, таким образом, шунтируя избыточный поток и снижая давление в порту MA (MB). Когда давление на выходе MA (MB) уменьшается, давление на входе дроссельного клапана уменьшается, и зазор перепускного клапана также уменьшается, поэтому, чтобы уменьшить поток шунта до его закрытия, увеличьте давление в порту MA (MB)
