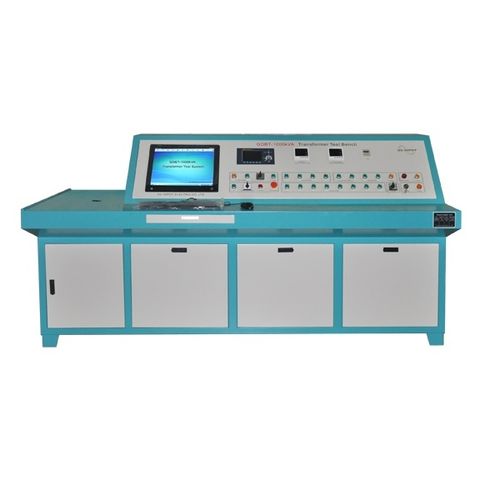

Электрический испытательный стенд GDBT-1000kVA
с ручным приводомдля трансформатора

электрический испытательный стенд
электрический испытательный стенд
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип теста
электрический
Режим функционирования
с ручным приводом
Тестируемое изделие
для трансформатора

Описание

Испытательный стенд трансформатора GDBT-1000кВА Тестовый объект: 22.Однофазные трансформаторы 9кВ и специальные трансформаторы, напряжение и ток нагрузки: ПЕРЕМЕННЫЙ ТОК 0-650В/78А, ПЕРЕМЕННЫЙ ТОК 0-1200В/29А, ПЕРЕМЕННЫЙ ТОК 0-2400В/14.6А Импеданс испытанного трансформатора находится в пределах 7%, высоковольтная сторона - 23 кВ, 11 кВ, 6 кВ. Сторона низкого напряжения 0.05кВ-2.4кВ. Этот испытательный стенд может провести нижеуказанное испытание 1. Испытание на холостой ход, включая потерю на холостом ходу, процент от номинального тока холостого хода. 2. Испытание нагрузки, включая потерю нагрузки, процентное значение напряжения импеданса, автоматическое преобразование температуры и испытание на потерю нагрузки при 30% или выше полного тока. 3. Испытание на индуктированное напряжение. Особенности 1. Ручная запись тестовых данных и сохранение в базе данных. 2. Данные испытания без нагрузки могут быть автоматически скорректированы по форме волны и номинальному напряжению. 3. Данные нагрузочного теста могут быть скорректированы по температуре (75℃, 100℃, 120℃, 145℃) и номинальному току. 4. При тестировании без нагрузки можно контролировать напряжение на стороне низкого напряжения. 5. В нагрузочном тесте можно контролировать боковой ток ВН. 6. Все функции тестирования и процесс тестирования могут быть выбраны и управляться кнопками на передней панели. 7. Все результаты испытаний корректируются в соответствии с требованиями GB1094, IEC60076 или ANSI C57. 8. Процедура тестирования может быть выполнена с помощью программного обеспечения ПК. 9. Все данные могут быть сохранены и распечатаны. 10. С функциями нулевой защиты, защиты от перегрузки по току и защиты от перенапряжения. 11. Переключатель диапазона CT/PT автоматически. 12. Испытательный стенд полностью управляет всей контурой контура и контролирует измерение. 13. Система охранной сигнализации

---
