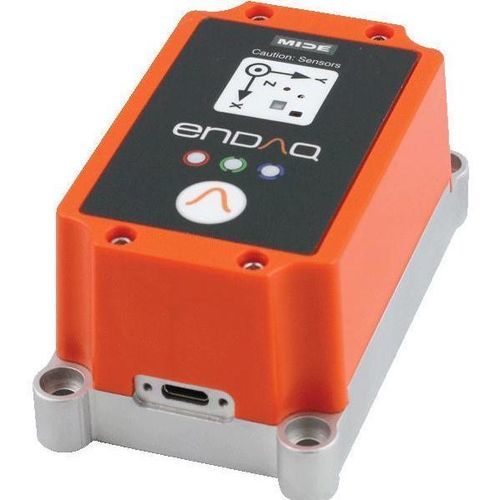

Регистратор данных удар W8-E100D40

влажностиинтенсивности освещениявибрации

Обзор W8-E100D40 - это регистратор вибраций и ударов с высокопроизводительным пьезоэлектрическим акселерометром, вторичным емкостным акселерометром и несколькими датчиками окружающей среды. После завершения записи он может напрямую загружать данные в облако enDAQ по WiFi; при желании беспроводное соединение можно отключить. Устройство упаковано в алюминиевый корпус для повышения надежности в суровых условиях и расширенной частотной характеристики. W8 оснащен аккумулятором емкостью 4 000 мАч для длительной записи и 16 ГБ встроенной памяти. Ключевые характеристики

• Материал корпуса: Алюминий 7075
• Пьезоэлектрический акселерометр: ±100 g
• Цифровой емкостной акселерометр: ±40 g
• Батарея: 4000 мАч
• Хранилище: 16 ГБ
• Срок изготовления: 10 недель плюс доставка

Особенности продукта Удобный

• Стандартная измерительная система с датчиками, накопителем и аккумулятором
• Ручной форм-фактор
• Установка за несколько минут через интерфейс USB

Адаптируемый

• Множество акселерометров для расширенного динамического диапазона
• Много дополнительных встроенных датчиков в одной системе
• Программируемые пользователем условия пробуждения и частота выборки

Надежность

• Доверяется в жестких условиях эксплуатации более чем 2 000 клиентов и ВМС США
• Калиброванный акселерометр с NIST-отслеживанием (сертификат калибровки доступен)
• Емкость хранения для миллиардов точек данных

Технические характеристики акселерометра Тип акселерометра | Диапазон | Частота дискретизации | Полоса пропускания | Шум | Разрешение Пьезоэлектрический | ± 100g | 20 000 Гц | от 5 до 2 000 Гц | < 0.04 gRMS | < 0.005 g Цифровой емкостной | ± 40g | 4,000 Гц | от 0 до 300 Гц | < 0.01 gRMS | 0.00008 g Дополнительные характеристики датчиков Микрофон - Диапазон измерений: 105 дБ - Частота дискретизации: 0 (выключено) - 20 000 Гц GPS местоположение - Разрешение: 2,5 м - Частота дискретизации: 0 (выкл.) - 1 Гц Время GPS - Разрешение: 60 нс - Частота дискретизации: 0 (выключено) - 1 Гц Гироскоп - Диапазон измерений: 2000°/с - Разрешение: 0.06 °/с - Частота дискретизации: 0 (выкл.) - 3200 Гц Магнитометр - Диапазон измерений: ± 1300 мкТл - Разрешение: 0.3 мкТл - Частота дискретизации: 0 (выкл.) - 10 Гц Температура - Диапазон: от -40 до 85 °C - Разрешение: 0.01 °C - Частота дискретизации: 0 (выкл.) - 10 Гц Давление - Диапазон: 1 - 200 кПа - Разрешение: 1.6 Па - Частота дискретизации: 0 (выкл.) - 10 Гц Влажность - Диапазон: 0 до 100 %RH - Разрешение: 0.04% RH - Частота дискретизации: 0 (выключено) - 10 Гц Свет - Диапазон: 0 до >20 uV - Разрешение: <100 mlx - Частота выборки: 0 (выключено) - 4 Гц Технические характеристики окружающей среды Рабочая температура: от -40°C до 80°C (от -40°F до 176°F) - Температура подзарядки: от -30°C до 85°C (от -22°F до 185°F) Рекомендуемая температура хранения: 15°C - 30°C (допустимо: -40°C - 85°C) Влажность: от 0 до 95 %RH (без конденсации) Давление: от 20 кПа до 110 кПа (абсолютное давление) Предел ударопрочности: 500 g при 0-40°C; 100 g при -40°C - 80°C Нет Восприимчивость к электрическому полю: от 2 МГц до 18 ГГц при 200 В/м (см. отчет об испытаниях на ЭМИ) Нет Восприимчивость к магнитному полю: от 30 Гц до 100 кГц (см. протокол испытаний на ЭМИ) Характеристики батареи и накопителя Частота дискретизации | Объем памяти | Непрерывная запись | Основное ускорение. Триггер | 2-й ускор. Триггер | Периодический/временной триггер 100 Гц | 44 дня хранения | Непрерывная запись: 44 дня | Основное ускорение. Срабатывание: 8 дней | 2-е ускор. Триггер: 8 дней | Периодический/временной триггер: 33 дня | 2,3 года (архивный пример) 1,000 Гц | 18 дней хранения | Непрерывный: 18 дней | Режимы триггера: 8 дней | Периодический/временной триггер: 33 дня | 2,1 года (архивный пример) 5 000 Гц | 6 дней хранения | Непрерывный: 6 дней | Режимы триггера: 6-8 дней | Периодический/временной триггер: 33 дня | 1,7 года (архивный пример) 20 000 Гц | 34 часа хранения | Непрерывно: 34 часа | Режимы триггера: 3-8 дней | Периодический/временной триггер: 33 дня | 320 дней (архивный пример) Механические характеристики

• Масса: 250 грамм
• Материал корпуса: Алюминиевое основание, верхняя часть из поликарбоната
• Монтаж - Винт: 10-32 болты (23 ft-lb)
• Монтаж - Лента (двухсторонняя): 3M 950 Tape
• Длина: 99,8 мм (3,93")
• Ширина: 58,6 мм (2,31")
• Толщина: 45.6 мм (1.80")
• Защита от проникновения: IP50 (пылезащита)

Примечания Пьезоэлектрические акселерометры связаны с переменным током и могут насыщаться при высокочастотных событиях (длительность импульсов < 1 мс); для приложений с такими событиями рассмотрите другие типы датчиков. При заказе регистратора данных enDAQ прилагается бесплатный защитный кейс Pelican. Монтажный комплект и дополнительные кейсы поставляются в качестве аксессуаров. Не включает датчики S3-D16. Caractéristiques / Spécifications techniques

• Модель: W8-E100D40
• Бренд: enDAQ
• Основной акселерометр: Пьезоэлектрический, ±100 g, частота дискретизации до 20 000 Гц
• Вторичный акселерометр: Цифровой емкостной, ±40 g, частота дискретизации до 4 000 Гц
• Батарея: 4 000 мАч
• Хранилище: 16 ГБ на борту
• Масса: 250 г
• Размеры: 99.8 мм x 58,6 мм x 45,6 мм
• Внутренняя защита: IP50
• Рабочая температура: от -40°C до 80°C
• Ударный предел: 500 г (0-40°C)
• Типичная цена (стр.): 4 799,00 USD
