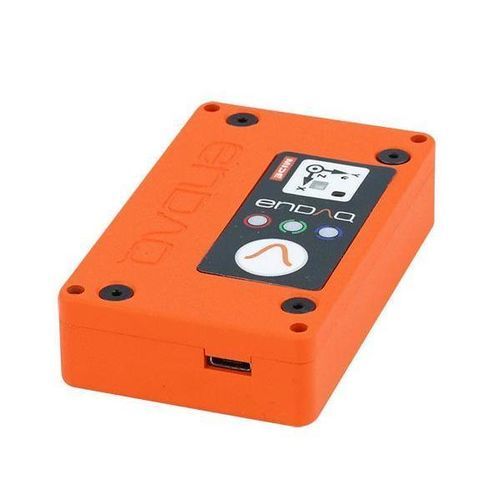

Регистратор данных удар S5-E100D40

влажностиинтенсивности освещениявибрации

Обзор
S5-E100D40 — портативный регистратор ударов и вибраций от enDAQ, сочетающий высокопроизводительный пьезоэлектрический первичный акселерометр с цифровым емкостным вторичным акселерометром и несколькими встроенными датчиками окружающей среды. Корпус из алюминия 7075 повышает прочность и расширяет частотный диапазон для промышленных измерений.

Ключевые характеристики

• Модель: S5-E100D40
• Первичный акселерометр: Пьезо ±100g, до 20 000 Hz
• Вторичный акселерометр: Цифровой емкостный ±40g, до 4 000 Hz
• Батарея: 850 mAh (перезаряжаемая)
• Память: 8 GB встроенная
• Масса: 100 г
• Степень защиты: IP50

Особенности продукта
Удобство:

• Автономная измерительная система с датчиками, встроенной памятью и перезаряжаемой батареей
• Портативный корпус для полевых работ
• Быстрая настройка через USB-интерфейс

Адаптируемость:

• Два акселерометра для широкого динамического диапазона
• Множество встроенных датчиков в одном устройстве
• Пользовательские условия пробуждения и программируемые частоты выборки

Надежность:

• Разработан для суровых условий; корпус из алюминия 7075
• Калибровка с акселерометром, отслеживаемым по NIST; сертификат доступен
• Емкость памяти подходит для больших наборов данных

Характеристики акселерометров

• Пьезоэлектрический: Диапазон ±100g — Частота дискретизации до 20 000 Hz — Полоса ~5–2 000 Hz — Шум <0,04 gRMS — Разрешение <0,005 g
• Цифровой емкостный: Диапазон ±40g — Частота дискретизации до 4 000 Hz — Полоса 0–300 Hz — Шум <0,01 gRMS — Разрешение 0,00008 g

Дополнительные характеристики датчиков

• Микрофон: до 20 000 Hz
• GPS позиция: точность ~2,5 м, до 1 Hz
• GPS время: разрешение 60 нс
• Гироскоп: 2000 °/с, дискретизация до 3 200 Hz
• Магнитометр: ±1300 µT, разрешение 0,3 µT
• Температура: -40 до 85 °C, разрешение 0,01 °C
• Давление: 1 до 200 kPa, разрешение 1,6 Pa
• Влажность: 0–100 %RH, разрешение 0,04 %RH
• Освещенность: чувствительность <100 mlx, дискретизация до 4 Hz

Эксплуатационные условия

• Температура эксплуатации: -20 °C до 60 °C (зарядка 10 °C до 45 °C)
• Рекомендуемая температура хранения: -20 °C до 25 °C
• Влажность: 0 до 95 %RH (без конденсации)
• Абсолютное давление: 20 kPa до 110 kPa
• Предел ударной нагрузки: >3 000 g

Питание и производительность хранения

• Батарея: 850 mAh (производительность зависит от конфигурации, частот и температуры)
• Память: 8 GB встроенная
• Примеры (примерно): 100 Hz → 22 дня хранения / 44 ч непрерывной записи; 1 000 Hz → 9 дней / 41 ч; 5 000 Hz → 3 дня / 30 ч; 20 000 Hz → 17 ч / 17 ч

Габариты и механика

• Масса: 100 г
• Корпус: Алюминий 7075
• Габариты: 76,2 мм × 47,0 мм × 18,3 мм
• Крепление: винт 4-40 или двухсторонняя лента 3M 950
• Степень защиты: IP50

Бесплатное ПО и инструменты

• В комплекте ПО для настройки и анализа: конфигурация датчиков, базовые отчёты, просмотр нескольких каналов, снимки и пакетный экспорт
• Загрузка в облако для расширенных отчётов и инструментов конвертации

Технические данные

• Модель: S5-E100D40
• Бренд: enDAQ
• Первичный акселерометр: Пьезо ±100g
• Вторичный акселерометр: Цифровой емкостный ±40g
• Батарея: 850 mAh (перезаряжаемая)
• Память: 8 GB встроенная
• Масса и размеры: 100 г — 76,2 × 47,0 × 18,3 мм
• Температура эксплуатации: -20 °C до 60 °C
• Предел ударной нагрузки: >3 000 g
