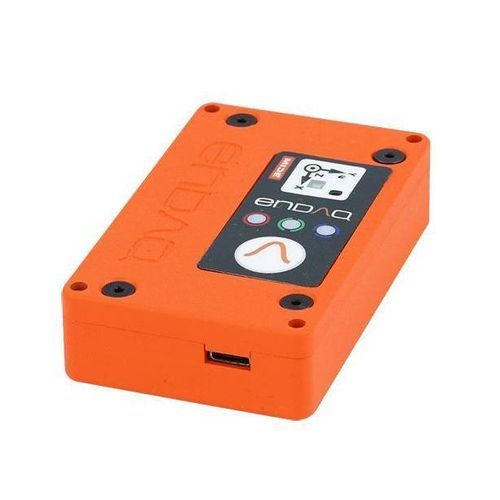

Регистратор данных вибрации S5-D40

ударвлажностиинтенсивности освещения

Обзор S5-D40 - это виброрегистратор с дополнительными датчиками окружающей среды. Благодаря невысокой стоимости и прочному алюминиевому корпусу эта модель идеально подходит для проведения вибрационных испытаний общего назначения в жестких условиях эксплуатации. S5 оснащен более емким аккумулятором, что позволяет увеличить время записи данных с датчиков. Краткие технические характеристики

• Материал корпуса: Алюминий 7075
• Цифровой емкостной акселерометр: ± 40g
• Аккумулятор: 850 мАч
• Память: 8 ГБ

Применение

• Датчик и запись вибрации
• Тестирование на удар и толчок
• Мониторинг доставки и транспортировки
• Беспроводной мониторинг с поддержкой Wi-Fi
• Тестирование окружающей среды

Особенности продукта Удобство

• Стандартная измерительная система с датчиками, накопителем и аккумулятором
• Ручной форм-фактор
• Установка за несколько минут через интерфейс USB

Адаптируемая

• Множество акселерометров для динамического диапазона
• Много дополнительных встроенных датчиков в одной системе
• Программируемые пользователем условия пробуждения и частота выборки

Надежность

• Доверяется в жестких условиях эксплуатации более чем 2 000 клиентов и ВМС США
• Калибровка акселерометра с отслеживанием NIST; сертификаты калибровки доступны
• Емкость хранения для миллиардов точек данных

Технические характеристики акселерометра Тип акселерометра: Цифровой емкостной Диапазон: ± 40g Частота дискретизации: 4 000 Гц (максимум) Полоса пропускания: от 0 до 300 Гц Шум: < 0.01 gRMS Разрешение: 0.00008 g Дополнительные технические характеристики датчиков Микрофон - Диапазон измерений: 105 дБ; Частота дискретизации: 0 (выкл.) - 20 000 Гц GPS местоположение - Разрешение: 2,5 м; Частота дискретизации: 0 (выкл.) - 1 Гц Время GPS - Разрешение: 60 нс; Частота дискретизации: 0 (выключено) - 1 Гц Гироскоп - Диапазон измерений: 2000°/с; Разрешение: 0.06 °/с; Частота дискретизации: 0 (выкл.) - 3200 Гц Магнитометр - Диапазон измерений: ± 1300 мкТл; Разрешение: 0.3 мкТл; Частота дискретизации: 0 (выкл.) - 10 Гц Температура - Диапазон: от -40 до 85 °C; Разрешение: 0.01 °C; Частота дискретизации: 0 (выкл.) - 10 Гц Давление - Диапазон: 1 - 200 кПа; Разрешение: 1.6 Па; Частота дискретизации: 0 (выкл.) - 10 Гц Влажность - Диапазон: 0 до 100 %RH; Разрешение: 0.04 %RH; Частота дискретизации: 0 (выкл.) - 10 Гц Свет - Диапазон: 0 до >20 мкВ; Разрешение: <100 млкс; Частота дискретизации: 0 (выкл.) - 4 Гц Технические характеристики окружающей среды Рабочая температура: от -20°C до 60°C (от -4°F до 140°F). Температура перезарядки: 10°C - 45°C (50°F - 113°F). Рекомендуемая температура хранения: от -20°C до 25°C (от -4°F до 77°F). Влажность: от 0 до 95 %RH (без конденсации). Давление: от 20 кПа до 110 кПа (абсолютное). Предел сотрясения: >3 000 g. Отсутствие восприимчивости к электрическому полю: от 2 МГц до 18 ГГц @ 200 В/м. Отсутствие восприимчивости к магнитному полю: от 30 Гц до 100 кГц. Характеристики аккумулятора и хранения Работа аккумулятора зависит от конфигурации (частоты выборки датчиков, триггеров), возраста аккумулятора и температуры. В таблице ниже приведены типичные сроки хранения и продолжительности записи (предполагается, что батарея относительно новая, при комнатной температуре; все датчики включены с частотой дискретизации по умолчанию, при этом частота дискретизации основного акселерометра определяет производительность): 50 Гц - Объем памяти: 103 дня; Непрерывная запись: 58 часов; основной акселерометр. Триггер: 7,5 дней; Периодический/временной триггер: 218 дней 200 Гц - Объем памяти: 26 дней; Непрерывная запись: 58 часов; Главное ускор. Триггер: 7,5 дней; Периодический/временной триггер: 217 дней 800 Гц - Объем памяти: 6,5 дней; Непрерывная запись: 54 часа; Главное ускор. Триггер: 7,5 дней; Периодический/временной триггер: 204 дня 4 000 Гц - Емкость памяти: 31 час; Непрерывная запись: 44 часа; Главное ускор. Триггер: 7,5 дней; Периодический/временной триггер: 177 дней Механические характеристики / Размеры Масса: 100 грамм Материал корпуса: Алюминий 7075 Крепление - Винт: болты 4-40 (100 унций) Крепление - Лента (двухсторонняя): 3M 950 Tape Длина: 76,2 мм (3,00") Ширина: 47,0 мм (1,85") Толщина: 18,3 мм (0,72") Защита от проникновения: IP50 (защита от пыли) Бесплатные функции программного обеспечения

• enDAQ LAB: автономное приложение для настройки датчиков, просмотра нескольких каналов, создания базовых отчетов, быстрых снимков, пакетного экспорта и преобразования данных
• enDAQ CLOUD: загрузка необработанных данных в облако для получения стандартных и пользовательских отчетов, расширенных показателей анализа, доступа к API, хранения и оповещения
• Открытые библиотеки Python: загрузка и разбор файлов IDE, генерация PSD и SRS, двойная интеграция в скорость и перемещение, повторная выборка данных

Дополнительные продукты Монтажный комплект ($15). Бесплатный кейс enDAQ Pelican прилагается к каждому заказу регистраторов данных enDAQ® (не включает датчики S3-D16). характеристики / технические характеристики

• Модель: S5-D40 (вариант изделия серии S5)
• Бренд: enDAQ
• Акселерометр: Цифровой емкостной, ±40g, дискретизация до 4 000 Гц, полоса пропускания 0-300 Гц, шум <0.01 gRMS, разрешение 0.00008 g
• Дополнительные датчики: Микрофон, GPS (местоположение & время), Гироскоп, Магнитометр, Температура, Давление, Влажность, Свет
• Батарея: 850 мАч
• Сохранение: 8 ГБ внутренней памяти
• Масса: 100 г
• Размеры: 76.2 x 47,0 x 18,3 мм (Д x Ш x Т)
• Материал корпуса: Алюминий 7075
• Защита от проникновения: IP50 (защита от пыли)
• Температура эксплуатации: от -20°C до 60°C; хранения: от -20°C до 25°C
• Ударный предел: >3,000 g
