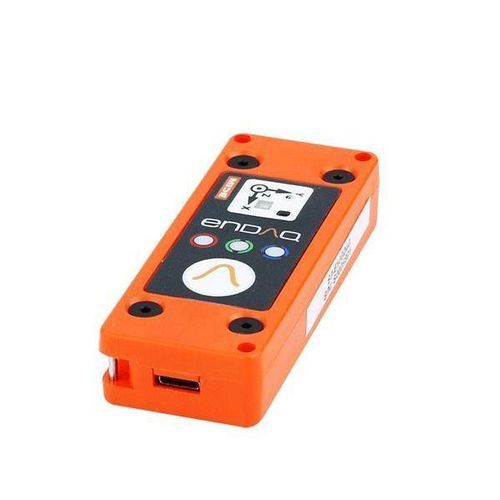

Регистратор данных вибрации S3-D40

ударвлажностиинтенсивности освещения

Описание
S3-D40 — компактный регистратор вибраций с интегрированными датчиками окружающей среды, разработанный для универсального вибротестирования и мониторинга при транспортировке. Низкая стоимость и портативный форм-фактор делают его подходящим для точечных проверок в лаборатории, на объекте и на производственной линии.

Краткие характеристики

• Материал корпуса: поликарбонат
• Цифровой емкостной акселерометр: ±40g
• Батарея: 250 mAh (перезаряжаемая)
• Память: 8 GB

Дополнение
Монтажный комплект (15 $)

Особенности продукта

• Удобство
  • Автономная система с датчиками, локальной памятью и перезаряжаемой батареей
  • Портативный форм-фактор для простого размещения и перемещения
  • Быстрая настройка через USB-интерфейс
• Адаптируемость
  • Несколько вариантов акселерометров для расширенного динамического диапазона
  • Множество дополнительных встроенных датчиков в одном устройстве
  • Пользовательские условия пробуждения и частоты выборки
• Надежность
  • Испытан в суровых условиях у более чем 2 000 клиентов и ВМС США
  • Калиброван с использованием акселерометра, отслеживаемого по NIST (сертификат калибровки доступен)
  • Емкость хранения для миллиардов точек данных

Характеристики акселерометра
Тип акселерометра | Диапазон | Частота дискретизации | Полоса пропускания | Шум | Разрешение
Цифровой емкостной | ± 40g | 4 000 Гц | 0–300 Гц | < 0,01 gRMS | 0,00008 g

Характеристики дополнительных датчиков
Датчик | Диапазон измерения | Разрешение | Частота дискретизации
Гироскоп | 2000°/с | 0,06 °/с | 0 (off) до 3 200 Гц
Магнетометр | ± 1300 µT | 0,3 µT | 0 (off) до 10 Гц
Температура | -40 до 85 °C | 0,01 °C | 0 (off) до 10 Гц
Давление | 1 до 200 kPa | 1,6 Pa | 0 (off) до 10 Гц
Влажность | 0 до 100 %RH | 0,04 % RH | 0 (off) до 10 Гц
Освещенность | 0 до > 20 uV | <100 mlx | 0 (off) до 4 Гц

Эксплуатационные характеристики
Параметр | Диапазон | Примечания
Температура эксплуатации | -10°C до 55°C (14°F до 131°F) | Зарядка 0°C до 45°C (32°F до 113°F)
Рекомендуемая температура хранения | 0°C до 25°C (32°F до 77°F) - До 1 года | До 1 месяца: -10°C до 45°C. До 3 месяцев: -10°C до 40°C
Влажность | 0 до 95 %RH | Без конденсации
Давление | 20 kPa до 110 kPa (2,9 psi до 16,0 psi) | Абсолютное давление
Предел ударной нагрузки | > 3 000 g | См. отчет по ударам (PDF)
Чувствительность к электрическому полю | 2 MHz до 18 GHz @ 200 V/m | См. отчет EMI (PDF)
Чувствительность к магнитному полю | 30 Hz до 100 kHz | См. отчет EMI (PDF)

Батарея и память
Частота дискретизации | Емкость памяти | Непрерывная запись | Триггер осн. акс. | 2-й триггер акс. | Период./временной триггер
50 Hz | 103 дня | 17 часов | 53 часов | 64 дня
200 Hz | 26 дней | 17 часов | 53 часов | 64 дня
800 Hz | 6,5 дней | 16 часов | 53 часов | 60 дней
4 000 Hz | 31 час | 12 часов | 52 часа | 52 дня
Примечание: время работы батареи зависит от конфигурации, старения батареи и температуры. Указанные значения предполагают относительно новую батарею при комнатной температуре и настройках по умолчанию.

Механика и размеры
Масса | 40 грамм
Материал корпуса | Поликарбонат
Крепление - винт | 4-40 bolts (70 in-oz)
Крепление - двусторонняя лента | 3M 950 tape
Длина | 76,2 mm (3,00")
Ширина | 29,8 mm (1,18")
Толщина | 15,0 mm (0,59")
Степень защиты | IP50 (защищен от пыли)

Программное обеспечение и сервисы
Бесплатные инструменты: enDAQ LAB для настройки устройства и базовых отчетов, enDAQ CLOUD для загрузки и расширенных отчетов, а также открытые Python‑библиотеки для анализа данных.

Применения

• Измерение и запись вибраций
• Испытания на удар и влияние
• Мониторинг отправки и транспортировки
• Беспроводной мониторинг по Wi‑Fi
• Экологические испытания

Технические характеристики

• Brand: enDAQ
• Model: S3-D40
• Акселерометр: цифровой емкостной, ±40g, до 4 000 Гц выборки
• Полоса акселерометра: 0 до 300 Гц
• Шум акселерометра: < 0,01 gRMS; разрешение 0,00008 g
• Дополнительные датчики: гироскоп, магнетометр, температура, давление, влажность, свет
• Батарея: 250 mAh (перезаряжаемая)
• Память: 8 GB
• Масса: 40 g
• Материал корпуса: поликарбонат
• Степень защиты: IP50 (защищен от пыли)
• Рабочая температура: -10°C до 55°C
• Предел ударной нагрузки: > 3 000 g
• Типичное крепление: винты 4-40 или двусторонняя лента 3M 950
