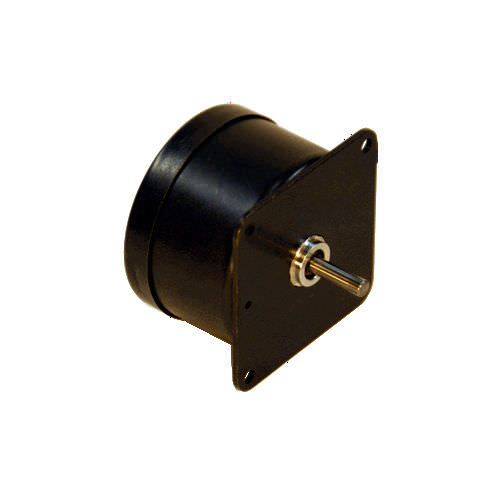

Постоянный магнит DC шагового PAS, PBS спецификации прямого привода:
Угол шага: 7,5° и 15°
Точность позиционирования: +/- 5% макс.
Количество фаз: 4 фаза бифилар
Класс изоляции: Класс A (105°C)
Свинцовый провод: 6 проводов 24AWG (прибл. 8,5 дюйма [215,9 мм])
Эксплуатация Температура окружающей среды: от -10°C до +40°C (прибл.)
Подшипник вала: Подшипник втулки
Примечание: Типичные данные могут быть изменены без уведомления
Дополнительная информация:
Двигатели серий PAS и PBS предоставляют пользователям возможность выбора угла наклона ступени 7,5° или 15°, стандартный или Hi-Torque ротор, а также выбор монтажных пластин. Могут быть указаны напряжения, отличные от указанных, а также 2-фазные биполярные обмотки.
Примечания:
- Подшипники скольжения являются стандартными.
- Квадратная монтажная пластина является стандартной, может быть указана пластина ромбовидной формы.
---
