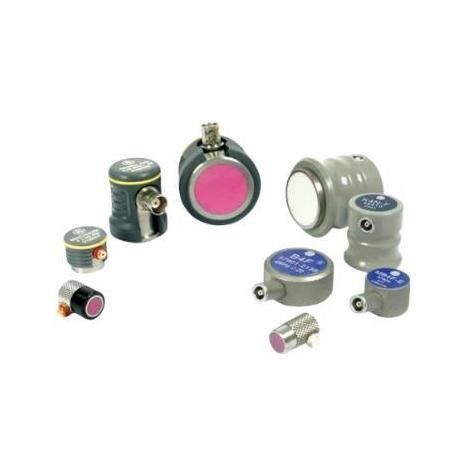

Ультразвуковой преобразователь с пластиной

лучевойконтактныйс прямым контактом

Описание продукта
Серия износостойких контактных преобразователей с прямым пучком — это семейство ультразвуковых NDT‑зондов для ручной контактной проверки металлических деталей простой геометрии. Предназначены в качестве фронт‑энд компонента для совместимого оборудования обнаружения дефектов; для ручной проверки требуется соответствующий контактный агент (couplant).

Ключевые особенности

• Конструкция контактного преобразователя с прямым пучком для ультразвуковой NDT‑инспекции.
• Постоянная износостойкая рабочая пластина для прямого контакта с металлическими поверхностями.
• Универсальные модели для плит, крупного поковки, заготовок, литых изделий и стержней.
• Варианты меньшего диаметра для труб, трубопроводов и ограниченных пространств.
• Fingertip‑варианты (Type F) для доступа в узкие области.
• Опции разъемов: Lemo 00, Microdot, BNC, LEMO‑1 (в зависимости от модели).
• Доступны версии с боковым или верхним расположением разъема в зависимости от семейства моделей.
• По запросу возможны индивидуальные конфигурации и аксессуары.

Применения
Данная серия преобразователей подходит для ручной ультразвуковой NDT‑проверки металлических компонентов, где требуется зонд прямого контакта. Типичные объекты проверки: плиты, крупные поковки, заготовки, литые детали, трубы, трубопроводы, баки и стержни. Серия также применима для выявления ламинации/деламинации и проверки сцепления, инспекции толстых сечений и материалов с трудной проницаемостью. Fingertip‑модели решают задачи проверки в условиях ограниченного доступа.

Конструкция продукта

• Износостойкая контактная поверхность: постоянная износостойкая рабочая пластина для прямого контактного контроля.
• Конструкция для контактной проверки: ручные корпуса зондов, предназначенные для работы с подходящим контактным агентом в ручных установках.
• Опция Fingertip: конфигурации Type F для доступа в узкие или углубленные области.
• Опции разъемов: Lemo 00, Microdot, BNC, LEMO‑1 в зависимости от модели и выбора кабеля.

Технические характеристики (таблица)
Позиция — Характеристика
Тип продукта — Износостойкий контактный преобразователь с прямым пучком
Метод проверки — Контактная ультразвуковая инспекция
Категория применения — NDT и обнаружение дефектов
Контактная поверхность — Постоянная износостойкая рабочая пластина
Семейства моделей — K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
Варианты диамера элемента — 5 mm, 6 mm, 10 mm, 13 mm, 19 mm, 20 mm, 24 mm, 25 mm (зависит от модели)
Варианты частоты — 0.5 MHz, 1 MHz, 2 MHz, 2.25 MHz, 3.5 MHz, 4 MHz, 5 MHz, 10 MHz (зависит от модели)
Опции разъемов — Lemo 00, Microdot, BNC, LEMO‑1 (в зависимости от конфигурации)
Аксессуары — Кабели для зондов и соединительные кабели в зависимости от семейства моделей
Индивидуальная конфигурация — Доступна по запросу

Варианты моделей (таблица)
Семейство — Варианты частоты — Размер элемента — Примечания по разъему/аксессуарам
K..G / G..N — 1 MHz, 2 MHz, 4 MHz — 24 mm — Кабель зонда MPKL2
K..N / G..KB — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 10 mm — Кабель зонда MPKL2
K..K / G..K — 5 MHz, 10 MHz — 5 mm — Microdot‑разъем; кабель зонда MPKM2
B..F — 1 MHz, 2 MHz, 4 MHz, 5 MHz — 20 mm — Кабель зонда MPKL2
MB..F — 2 MHz, 4 MHz, 5 MHz, 10 MHz — 10 mm — Кабель зонда MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz, 1.0 MHz, 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 13 mm, 19 mm, 25 mm — Опции кабелей BNC или LEMO‑1
Type F — 2.25 MHz, 3.5 MHz, 5.0 MHz, 10.0 MHz — 6 mm, 10 mm, 13 mm — Fingertip‑корпус для узких зон доступа

Примечания по интеграции
Выбирайте преобразователь в соответствии с материалом проверки, ограничениями доступа, требуемой частотой, диаметром элемента, типом разъема и стилем корпуса зонда. Серия требует совместимого ультразвукового оборудования и подходящего контактного агента для ручной контактной инспекции.

Технические спецификации

• Тип продукта: Износостойкий контактный преобразователь с прямым пучком
• Метод проверки: Контактная ультразвуковая инспекция
• Категория применения: NDT и обнаружение дефектов
• Контактная поверхность: Постоянная износостойкая рабочая пластина
• Семейства моделей: K..G, K..N, K..K, G..N, G..KB, G..K, B..F, MB..F, RHP‑CR, RHP‑CS, Type F
• Варианты диамера элемента: 5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm (зависит от модели)
• Варианты частоты: 0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz (зависит от модели)
• Опции разъемов: Lemo 00; Microdot; BNC; LEMO‑1 (зависит от модели)
• Аксессуары: Кабели для зондов (напр., MPKL2, MPKM2) и соединительные кабели в зависимости от модели
• Fingertip‑варианты (Type F) доступны для узких зон доступа
• Индивидуальные конфигурации доступны по запросу
