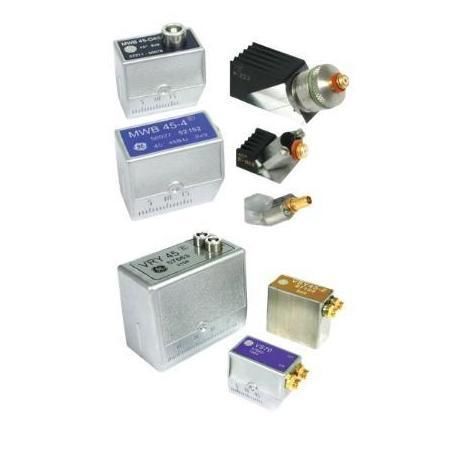

Ультразвуковой преобразователь с двойной головкой

с раструбомлучевойс прямым контактом

Обзор продукта
Серия ультразвуковых преобразователей косого луча WB/WK предназначена для контактной ультразвуковой проверки сварных швов и угловой NDT-инспекции промышленных деталей. Клинья (вэджи) в конструкции вводят сдвиговые или продольные волны в испытательную деталь под заданным углом для обнаружения наклонных дефектов, связанных со сваркой и конструкциями.

Ключевые характеристики

• Клинья (вэджи) для формирования косого луча и передачи сдвиговых или продольных волн под выбранными углами.
• Доступные конфигурации: крупный размер, малый размер и преобразователи косого луча с двумя элементами.
• Варианты клина: интегральный или заменяемый; доступны конструкции быстросъемного типа и с винтовым креплением в зависимости от семейства моделей.
• Распространенные углы: 35°, 38°, 45°, 60°, 70°, 77°, 80°, 90°.
• Варианты частоты: 1 МГц, 2 МГц, 2,25 МГц, 4 МГц, 5 МГц в зависимости от семейства моделей.
• Варианты разъемов: Lemo 1, Lemo 00, BNC, Microdot, MMD.
• Доступны клинья для высоких температур для испытаний до 200°C (400°F) в отдельных конфигурациях.

Области применения
Подходит для ультразвуковой проверки сварных швов и инспекции с наклонным ходом звука, когда прямолинейные преобразователи неэффективны. Типичные применения: сварка труб, танков, сосудов под давлением, осей, поковок, отливок, мостов, железнодорожных колес и рельсов, труб, насосов, корпусов клапанов, лопаток турбин, валов и ободов колёс.

Конструкция изделия

• Введение через клин: интегральный или заменяемый клин для создания заданного угла в образце.
• Конфигурация крупного размера: для общей проверки сварных швов, крупных объектов и толстых сечений.
• Конфигурация малого размера: компактные зонды для ограниченного доступа, мелких объектов или тонких сечений.
• Опция с двумя элементами: раздельные передающий и принимающий элементы для специальных задач инспекции косого луча.
• Варианты клина: заменяемые, с индивидуальным углом, изогнутые, быстросъемные, винтовые, высокотемпературные — в зависимости от модели.

Технические характеристики
Серия WB/WK поддерживает контактную ультразвуковую инспекцию косого луча для NDT и проверки сварных швов. Типы конфигураций: крупный, малый и с двумя элементами. Семейства моделей: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD и ADP. Варианты частоты и угла зависят от семейства моделей и справочника по материалу.

Варианты моделей

• Крупный размер косого луча — типичное применение: общая проверка сварных швов, большие объекты, толстые сечения, трубы, баки, сосуды под давлением; Частоты: обычно 1 МГц, 2 МГц; Углы: 35°–90° в зависимости от модели; Клин: интегральный или заменяемый.
• Малый размер косого луча — типичное применение: проверки сварных швов на меньших объектах и тонких сечениях, трубах, насосах, корпусах клапанов, лопатках турбин, валах, ободах; Частоты: 2 МГц, 4 МГц, 5 МГц; Компактный корпус с интегральным или заменяемым клином.
• Косой луч с двумя элементами — типичное применение: задачи, требующие раздельных передающего/принимающего элементов; Частоты: 2 МГц, 2,25 МГц, 4 МГц, 5 МГц; Конструкция: раздельные элементы с конфигурацией клина для косого луча.

Интеграционные заметки
Выбирайте преобразователь в соответствии с геометрией сварного шва, требуемым углом проверки, частотой, типом клина и доступным пространством. Для надежной контактной инспекции требуется совместимое ультразвуковое дефектоскопическое оборудование, подходящий контактный гель и корректная конфигурация клина. Индивидуальные конфигурации доступны по запросу.

Технические данные

• Тип изделия: ультразвуковой преобразователь косого луча
• Метод проверки: контактная ультразвуковая проверка косого луча
• Категория применения: NDT, проверка сварных швов, обнаружение дефектов
• Типы конфигураций: крупный, малый, два элемента
• Семейства моделей: WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• Варианты частоты: 1 МГц; 2 МГц; 2,25 МГц; 4 МГц; 5 МГц
• Варианты угла: 35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• Варианты клина: интегральный, заменяемый, быстросъемный, винтовой монтаж, кастомный, высокотемпературный
• Варианты разъемов: Lemo 1, Lemo 00, BNC, Microdot, MMD
• Возможность высокотемпературной работы: до 200°C / 400°F для отдельных конфигураций
