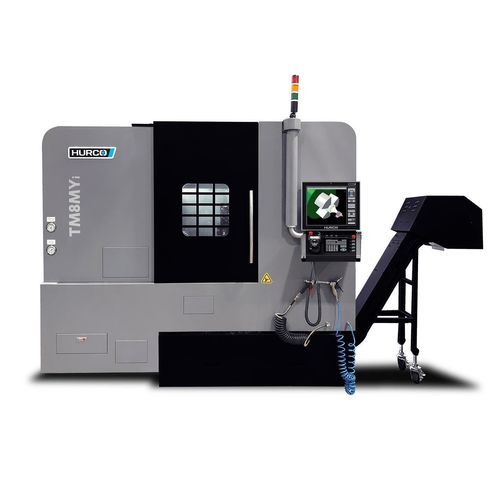

Токарный станок ЧПУ TM8MY

горизонтальныйнаклонная станина12 инструментов

Overview
TM8MY входит в семейство наклонных токарных центров TMMY с приводными инструментами и программируемой осью C. Предназначен для комбинированных операций точения и вторичной обработки (фрезерование/сверление) при малых и средних сериях, обеспечивает обработку за одну установку, сокращая время цикла и сохраняя точность деталей.

Highlights

• Расстояние между центрами: 597 мм (23,5 in)
• Макс. диаметр токарной обработки: 320 мм (12,6 in)
• Макс. длина токарной обработки: 375 мм (14,76 in)
• Размер патрона: 210 мм (8,27 in)

Feedrate
Быстрая подача X — 30 м/мин (1181 IPM)
Быстрая подача Y — 12 м/мин (472 IPM)
Быстрая подача Z — 30 м/мин (1181 IPM)

Capacity
Расстояние между центрами — 597 мм / 23,5 in
Макс. диаметр токарной обработки — 320 мм / 12,6 in
Макс. длина токарной обработки — 375 мм / 14,76 in
Макс. пропускной диаметр заготовки — 64,5 мм / 2,54 in
Свинг над станиной — 490 мм / 19,29 in
Свинг над поперечным суппортом — 490 мм / 19,29 in

Size
Масса станка — 4490 кг / 9899 lb

Spindle
Диаметр патрона — 210 мм / 8,27 in
Мощность шпинделя — 22,6 kW / 30,3 hp
Крутящий момент шпинделя — 263,6 Nm / 194,7 ft‑lbs
Макс. скорость — 4000 RPM
Шпиндельный конус — BMT55

ATC
Вместимость инструментов — 12
Макс. диаметр инструмента — 490 мм

Live Spindle
Макс. скорость — 5 000 RPM
Мощность приводного шпинделя — 11,9 kW / 16 HP
Крутящий момент приводного шпинделя — 37,8 Nm / 27,9 lb‑ft

Turret
Вместимость револьвера — 12
Сечение хвостовика инструмента — 25 мм x 25 мм (0,98" x 0,98")
Макс. диаметр расточного резца — 32 мм / 1,26 in

Travels
X‑ось — 232 мм / 9,1 in
Y‑ось — 55 мм / 2,17 in
Z‑ось — 550 мм / 21,65 in

Inventory Status
Готов к отгрузке

Technical specifications

• Модель: TM8MY
• Серия: TMMY (TMM токарные центры с приводными инструментами и программируемой осью C)
• Расстояние между центрами: 597 мм / 23,5 in
• Макс. диаметр токарной обработки: 320 мм / 12,6 in
• Макс. длина токарной обработки: 375 мм / 14,76 in
• Диаметр патрона: 210 мм / 8,27 in
• Масса станка: 4490 кг / 9899 lb
• Быстрая подача X: 30 м/мин / 1181 IPM
• Быстрая подача Y: 12 м/мин / 472 IPM
• Быстрая подача Z: 30 м/мин / 1181 IPM
• Мощность шпинделя: 22,6 kW / 30,3 hp
• Крутящий момент шпинделя: 263,6 Nm / 194,7 ft‑lbs
• Макс. скорость шпинделя: 4000 RPM
• Шпиндельный конус: BMT55
• Макс. скорость приводного шпинделя: 5 000 RPM
• Мощность приводного шпинделя: 11,9 kW / 16 HP
• Крутящий момент приводного шпинделя: 37,8 Nm / 27,9 lb‑ft
• Инструмент: ATC вместимость 12; револьвер вместимость 12; хвостовик инструмента 25 мм x 25 мм
• Макс. диаметр расточного резца: 32 мм / 1,26 in
• Макс. пропускной диаметр заготовки: 64,5 мм / 2,54 in
