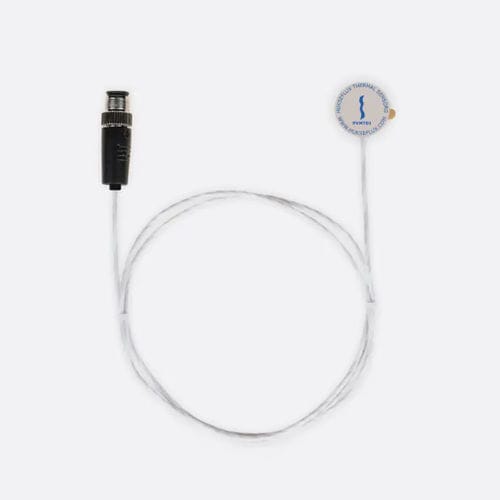

Датчик температуры Pt1000 PVMT01
RTDсопротивления из платинысамоклеящийся

Датчик температуры Pt1000 - PVMT01 - Hukx - RTD / сопротивления из платины / самоклеящийся
Датчик температуры Pt1000 - PVMT01 - Hukx - RTD / сопротивления из платины / самоклеящийся
Датчик температуры Pt1000 - PVMT01 - Hukx - RTD / сопротивления из платины / самоклеящийся - изображение - 2
Датчик температуры Pt1000 - PVMT01 - Hukx - RTD / сопротивления из платины / самоклеящийся - изображение - 3
Добавить в папку «Избранное»
Добавить к сравнению
Более подробная информация на сайте Hukx

Характеристики

Технология
Pt1000, RTD, сопротивления из платины
Сборка
самоклеящийся
Выход
4 провода
Электрическое соединение
разъем M12, 4 полюса
Уровень защиты
IP67
Применение
для измерения температуры поверхности, для солнечной панели
Другие характеристики
компактный, с кабелем, высокоточный, плоский, гибкий
Температура

МИН.: -40 °C
(-40 °F)

МАКС.: 150 °C
(302 °F)

Диаметр зонда

МИН.: 25 mm
(0,9843 in)

МАКС.: 25 mm
(0,9843 in)

Описание

PVMT01 — высокоточный датчик температуры задней стороны модуля для оценки и корректировки зависимости эффективности PV-модулей от температуры.

Обзор
  • Предназначен для измерения температуры на задней стороне PV-модулей для мониторинга производительности и температурной коррекции.
  • Компактный корпус в виде анодированного алюминиевого диска с встроенным платиновым термометром Pt1000 класса A.
  • Поставляется упаковками по десять датчиков с тонким гибким 1 м кабелем и соответствующим разъёмом; кабель может быть удлён пользователем.


Ключевые особенности и преимущества
  • Высокая точность измерений, подходящая для мониторинга класса A по IEC 61724-1.
  • Клей и материал диска рассчитаны на длительное наружное использование (IP67).
  • Малый размер диска и тонкий кабель минимизируют влияние на двусторонние модули и позволяют прокладку между ячейками.
  • Гибкий кабель малого диаметра снижает механическое напряжение на клеевом соединении.
  • В комплекте крепёжные аксессуары: спиртовые салфетки, полиэфирные ленты и зажимы для крепления кабеля у кромки модуля.


Монтаж и эксплуатация
  • Устанавливать на задней стороне модуля рядом с центром ячейки, ближе к центру модуля, как рекомендовано IEC.
  • Перед приклеиванием очистить поверхность панелей прилагаемой IPA-салфеткой для обеспечения надёжного соединения.
  • Руководство IEC 61724-1: рекомендуется 3 датчика на мониторинговую станцию; минимально 6 датчиков на PV-систему в зависимости от размера.
  • Типичные применения: долговременный мониторинг производительности PV-систем, измерение температуры модулей для разведки и исследований.


Технические характеристики
  • Объект измерения: температура задней стороны модуля
  • Тип датчика: Pt1000 платиновый термометр сопротивления (PRT), класс A
  • Подключение датчика: 4-проводное
  • Корпус датчика: анодированный алюминиевый диск
  • Диаметр диска: 25 × 10⁻³ m (25 mm)
  • Толщина диска: 5.5 × 10⁻³ m (5.5 mm)
  • Рабочий температурный диапазон (датчик и кабель): -40 °C до +150 °C
  • Рабочий температурный диапазон (разъём): -40 °C до +80 °C
  • Точность измерения: ± (0.15 + 0.002·T) °C
  • Соответствие: IEC 61724-1: 2021, класс A
  • Требуемое количество датчиков (рекомендация IEC): 3 на мониторинговую станцию; минимум 6 на PV-систему в зависимости от размера
  • Степень защиты: IP67
  • Сопротивление изоляции: > 2 GΩ при 1 kV (по IEC 60060-1)
  • Клейкий материал: акриловая наклейка
  • Толщина клея: 0.13 × 10⁻³ m (0.13 mm)
  • Суммарный коэффициент теплопередачи: > 500 W/(m²·K) (как требуется в IEC 61724-1)
  • Длина кабеля (стандарт): 1 m
  • Удлинение кабеля: может быть удлинён пользователем
  • Диаметр кабеля: 2.5 × 10⁻³ m (2.5 mm)
  • Тип разъёма: 4P, штекер M12-A; совместимая пара: 4P или 5P гнездо M12-A
  • Упаковка / комплектация: поставляется по десять в упаковке; каждый датчик включает спиртовую салфетку, две полиэфирные ленты и два зажима для крепления кабеля
