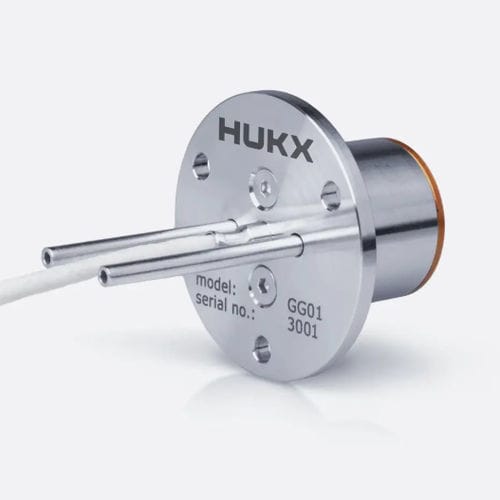

Высокотемпературный датчик теплового потока GG01

для наблюденияс охлаждением водой

GG01 - это датчик с водяным охлаждением, который измеряет чрезвычайно высокие тепловые потоки, до 1000 x 10³ Вт/м². Изготовленный из меди и медных сплавов с высокой теплопроводностью, этот современный цельнометаллический датчик сохраняет работоспособность при таких уровнях теплового потока, при которых другие датчики поджариваются. Дополнительное сапфировое окно позволяет измерять только радиационный тепловой поток, исключая конвективный тепловой поток. GG01 оснащен встроенной термопарой типа K и поставляется с различными специальными диапазонами измерений. Для более низких диапазонов теплового потока см. наш SBG01. GG01 - это современный датчик Гардона, измеряющий тепловой поток в диапазоне от (250 до 1000) x 10³ Вт/м². Оснащенный черным абсорбером и охлаждаемый водой, датчик предназначен для измерения теплового потока от мощных радиационных источников. Используя открытый детектор, GG01 также чувствителен к конвективному тепловому потоку - вклад, который часто упускается из виду. Датчик GG01 Gardon генерирует выходное напряжение, пропорциональное входящему тепловому потоку. Термопара типа K измеряет температуру тела. Датчик охлаждается, как правило, водопроводной водой, что позволяет сохранить корпус датчика относительно прохладным, несмотря на то, что температура окружающего воздуха и источника излучения достигает 1000 °C и выше. Существует три версии GG01, каждая из которых отличается номинальным диапазоном измерений, чувствительностью и временем отклика. Диапазоны излучения составляют (250, 500 и 1000) x 10³ Вт/м² для GG01-250, GG01-500, GG01-1000 соответственно. Корпус оснащен фланцем для удобства монтажа. GG01-250 может быть оснащен сапфировым окном.
