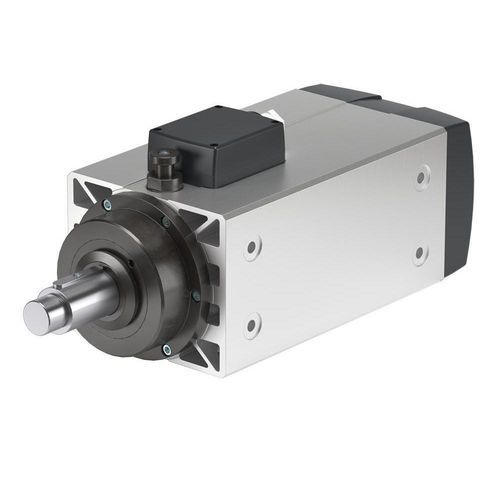

Электрошпиндель для резки AT 1120-170

для мехобработкидля фрезерованияподъемный

Обзор продукта
Электрошпиндель AT 1120-170 от HSD Mechatronics разработан для промышленной обработки дерева и композитных материалов. Доступен в двух вариантах по мощности, обеспечивает требуемые крутящие моменты и обороты до 6000 об/мин, оснащён инструментальным соединением с шпонкой и охлаждением вентилятором, ведущимся от вала.

Материалы / Применения

• Дерево
• Композит

Технические данные (таблица)
Варианты: AT 1120 - 5,8 кВт | AT 1120 - 8,1 кВт
Диаметр корпуса [мм] — □ 177x145 | □ 177x145
Макс. скорость [об/мин] — 6000 | 6000
Крутящий момент S1/S6 (40%) [Nm] — 9,2 / 11,9 | 12,9 / 15,1
Мощность S1/S6 (40%) [kW] — 5,8 / 7,5 | 8,1 / 9,5
Номинальное напряжение [V] — 380 | 380
Интерфейс инструмента — С шпонкой (Linguetta) | С шпонкой (Linguetta)
Охлаждение — Вентилятор, приводимый валом (Ventola calettata su albero) | Вентилятор, приводимый валом (Ventola calettata su albero)
Корпус охлаждения — 35 | 35

Ключевые особенности

• Два варианта мощности: 5,8 кВт и 8,1 кВт с соответствующими значениями крутящего момента S1/S6.
• Максимальная скорость до 6000 об/мин для стандартных циклов обработки.
• Стандартный инструментальный интерфейс со шпонкой (Linguetta) для надёжного крепления инструмента.
• Охлаждение вентилятором, приводимым валом; размер корпуса охлаждения: 35.
• Проектирован для работы от 380 V.

Технические характеристики

• Модель: AT 1120-170
• Варианты: AT 1120 - 5,8 кВт; AT 1120 - 8,1 кВт
• Диаметр корпуса: □ 177x145 мм
• Максимальная скорость: 6000 об/мин
• Крутящий момент S1/S6 (40%): 9,2 / 11,9 Nm (5,8 кВт) — 12,9 / 15,1 Nm (8,1 кВт)
• Мощность S1/S6 (40%): 5,8 / 7,5 kW — 8,1 / 9,5 kW
• Номинальное напряжение: 380 V
• Интерфейс инструмента: С шпонкой (Linguetta)
• Охлаждение: Вентилятор, приводимый валом (Ventola calettata su albero)
• Размер корпуса охлаждения: 35
• Основные применения: обработка дерева и композитов
