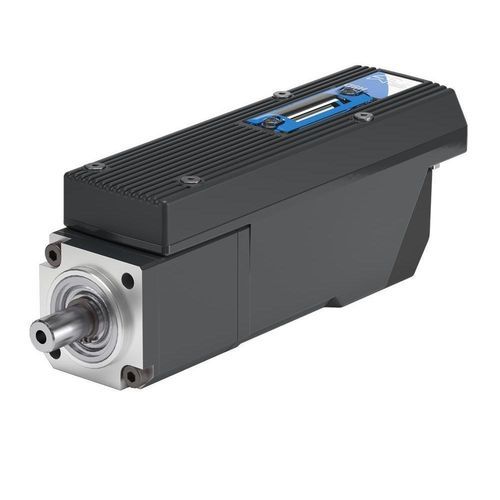

Серводвигатель 24 В SM137

компактныйпромышленныйCANopen

Обзор
SM137 — компактный смарт-двигатель, разработанный и произведённый HSD для интегрированных задач обработки и привода в промышленной среде. Серия обеспечивает постоянный корпус 40 x 60 мм и доступна в нескольких вариантах по скорости и крутящему моменту с интерфейсами fieldbus для систем автоматизации.

Применяемые материалы

• Стекло
• Дерево
• Камень
• Композиты

Технические данные (варианты)
Модель | SM137 - 100W | SM137 - 100W | SM137 - 100W
Габариты корпуса [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
Макс. выходная скорость [об/мин] | 800 | 625 | 200
Номинальный выходной момент S1 [Nm] | 1,5 | 2 | 6,2
Мощность S1 [W] | 100 | 100 | 100
Номинальное напряжение [V] | 24 | 24 | 24
Логическое напряжение [V] | 24 | 24 | 24
Передаточное число редуктора | 1:6.25 | 1:8 | 1:25
Fieldbus | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
Тормоз | Нет | Нет | Нет
Вес [kg] | 1 | 1 | 1

Ключевые технические характеристики

• Модель: SM137
• Мощность S1: 100 W
• Компактный корпус: 40 x 60 мм (квадрат)
• Доступные скорости: 800 / 625 / 200 об/мин
• Номинальные моменты S1 по вариантам: 1,5 / 2 / 6,2 Nm
• Напряжения: 24 V (питание и логика)
• Доступные передаточные числа: 1:6.25, 1:8, 1:25
• Интерфейсы fieldbus: EtherCAT, CANopen, RS485 для интеграции с PLC и motion-контроллерами
• Тормоз: не интегрирован (возможно внешнее торможение)
• Примерный вес: 1 kg
