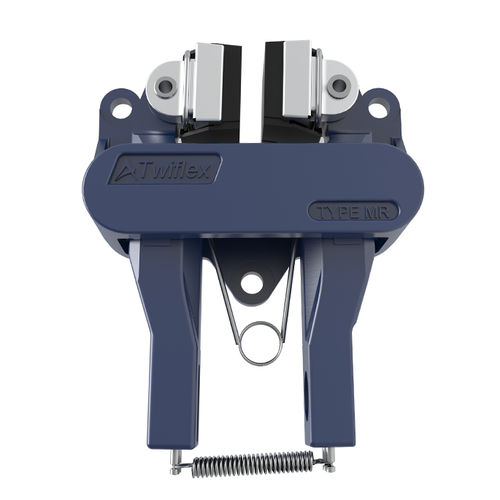

Дисковый тормозной суппорт MR series

пневматический

Суппорты для дисковых тормозов Twiflex MR подходят для использования с дисками толщиной 12,7 мм или 25,4 мм. Минимальный диаметр диска 250 мм. Минимальный диаметр диска для MR2 составляет 460 мм. Обычно на диск используется один или два суппорта, но их количество может быть увеличено в зависимости от размера диска. Тормоза могут быть расположены под любым углом по периферии диска, но в идеале они должны быть установлены горизонтально (то есть в положении на 3 часа или 9 часов). Если угол установки суппорта больше 10 ° от горизонтали или при использовании вертикального вала, он должен быть оснащен уравнительным звеном. Ряд тормозных дисков доступен в Howdon (см. Сборки дисков и ступиц). Для пневматического режима используйте сухой, фильтрованный и несмазанный сжатый воздух. Пневматические тормоза требуют регулирующего клапана, который управляется либо вручную, либо с помощью пневматического или электрического сигнала. Характеристики, показанные на графиках, основаны на полностью установленных и кондиционированных тормозных колодках с номинальным коэффициентом трения μ = 0,4. Дисковые тормоза Howdon следует использовать с тормозными колодками Twiflex, не содержащими асбеста. Эффективный радиус диска = фактический радиус (м) - 0,03 м.
