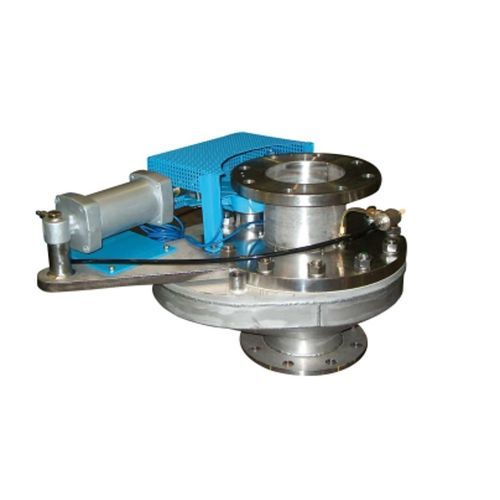

Герметичный запорный клапан для напорных/вакуумных бункеров, трубопроводов или реакторов, свободный проход в открытом положении, запорный диск не выходит из корпуса в положении открытия/закрытия.
Герметичное уплотнение для напорных/вакуумных сосудов или реакторов
Для порошкообразных и гранулированных твердых веществ; для грубых и кусковых продуктов переработки; также для изнашивающихся и плохо текущих сред благодаря свободному проходу без препятствий (как диски клапанов)
Вариант: непосредственно прикручивается к емкости с помощью фланца; под давлением (например, емкость пневматического дозатора)
- Поворотная в боковом направлении скользящая пластина в корпусе
- Без прохода заслонки снаружи; в результате пыль не может попасть в окружающую среду
- Когда заслонка открыта, проход свободен, что предотвращает засорение продукта
- Меньший износ, так как прокладка и пластина заслонки не соприкасаются с потоком продукта при открытой заслонке
- Сертифицировано TÜV и утверждено в соответствии с директивой 97/23/EC по оборудованию, работающему под давлением
Нормальное положение: Заслонка закрыта, пневматическое уплотнение не нажато (т.е. электромагнитный клапан (MVH
3/2) находится в положении сброса A-R, срабатывает концевой выключатель в положении "Закрыто"
- Процесс открытия:
Сигнал разблокировки для открытия заслонки подается только тогда, когда реле давления (PS) показывает
"Давление <2 бар".
Электромагнитный клапан (MVH 5/2) приводит в действие цилиндр, заслонка открывается, концевой выключатель в положении
"ОТКРЫТО" срабатывает.
---
