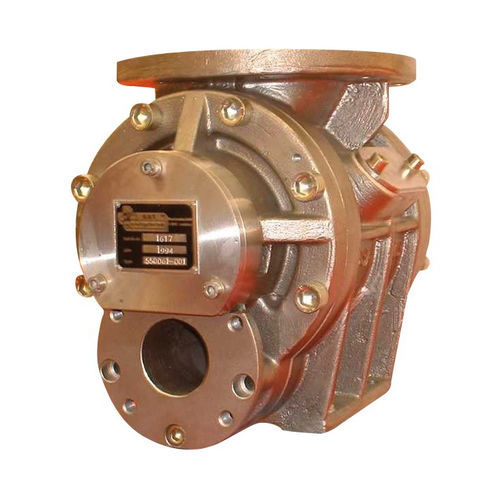

Шлюзовый затвор с продуваемыми альвеолами DBS series

для пневматической транспортировкидля сыпучих материаловдля продуктов питания

Дозирующий поворотный клапан для непрерывной подачи в напорные или вакуумные транспортные трубопроводы. - Экономия места, меньшая монтажная высота благодаря встроенным в корпус патрубкам для подачи транспортирующего воздуха - Большой диапазон производительности - Высокая безопасность эксплуатации благодаря прочной конструкции и эффекту очистки за счет продувки камер ротора - Экономичность благодаря низким инвестициям в установку - Низкий уровень технического обслуживания благодаря простоте монтажа - Меньше утечек воздуха Задача - выгрузка и дозирование из бункера в пневмотранспортную систему. Минимизация утечки воздуха из пневматической системы транспортировки в накопительный контейнер является одним из важных требований для транспортировки под давлением. Ротационный клапан для продувки твердых частиц типа DBS - это компактный и экономически эффективный питатель для пневматической транспортировки. Как и в обычных роторных клапанах, сыпучие материалы попадают в на вход роторной камеры, а затем транспортируются вниз при вращении ротора. Однако продукт не падает свободно через выходное отверстие, а выдувается горизонтально через встроенный патрубок транспортировочного трубопровода с помощью транспортировочного воздуха в режиме вакуума или давления. Поскольку транспортировочный трубопровод почти проходит через поворотный клапан, высота установки экономится, а камеры эффективно опорожняются. Продувочные поворотные клапаны изготавливаются с небольшими допусками между ротором и корпусом, чтобы избежать негативного влияния транспортируемого воздуха, протекающего в направлении, противоположном направлению потока массы. Утечки воздуха отводятся через боковое отверстие в корпусе и подаются обратно, например, в бункер для хранения. Для этой же цели используются специальные коллекторы воздуха утечки, если требуется, с входом для гранулята.
