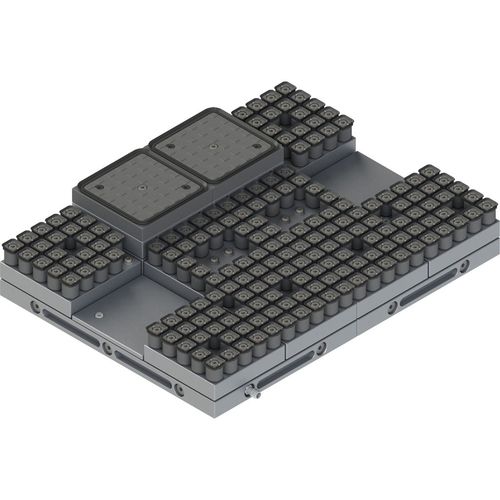

Вакуумная система уплотнения QuadroVac

для обрабатываемых деталейдля мехобработкимодульная

QuadroVac - это инновационная система вакуумного зажима специально для сильно контурных заготовок, которые должны быть обработаны по многим осям. "QuadroVac" используется в основном для фрезерования, сверления и нарезания резьбы на малых и средних деталях из дерева, пластика, стекла или металла, например, на литых деталях. Также на деталях со ступенями, карманами или вырезами. Благодаря свободе конфигурации вакуумная зажимная система QuadroVac подходит как для серийного производства, так и для удержания часто меняющихся форм деталей. Модульная и индивидуально комбинируемая конфигурация Система QuadroVac состоит из модульно комбинируемых вакуумных базовых патронов различных форматов, например, 300 x 450 миллиметров. На них, в свою очередь, размещаются зажимные элементы того же размера в сетке 150 x 150 миллиметров - индивидуально распределенные по мере необходимости и в соответствии с формой зажимаемой детали. Имеются различные элементы как с плоской поверхностью зажима, так и для покрытия участков опорной плиты, которые не требуются, или которые могут быть отфрезерованы пользователем на нужной высоте - а также с изменяемыми формованными уплотнительными элементами. Последние обеспечивают беспрецедентный уровень гибкости при пятисторонней обработке зажатых заготовок малого и среднего размера. возможна 5-сторонняя обработка, включая вырезы. Точное отображение контура заготовки возможно благодаря мелкой сетке с присосками. Дружественная к материалу контактная поверхность (ПВХ). Может использоваться также на поверхностях с грубым резом и необработанных, необработанных зажимных поверхностях. Возможна обработка фасок, радиусов и подрезов по внешнему контуру заготовки сверху и снизу.Модульно расширяемый. Может использоваться вертикально и горизонтально.
