Модульная система входа / выхода OCS I/O

цифроваяаналоговаяCAN

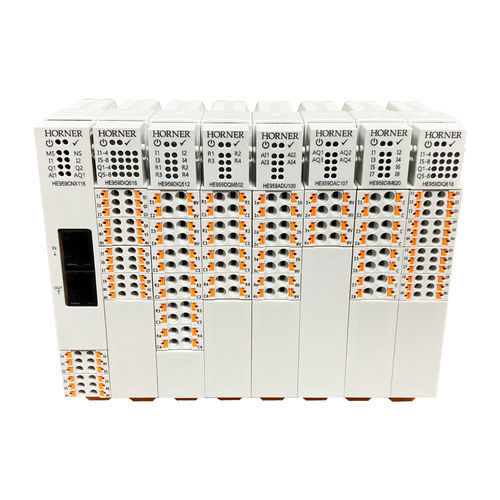

OCS-I/O - это модульная система ввода/вывода для OCS, предлагающая сеть полевой шины (CsCAN) на базе CNX116. Это гибкая система ввода/вывода, которая может применяться как локальный расширительный ввод/вывод или как удаленный ввод/вывод, распределенный на сотни метров. База CNX116 содержит сетевое соединение и небольшое количество дополнительных входов/выходов. Дальнейшие входы/выходы могут быть добавлены из ряда дополнительных модулей, что позволяет использовать до 7 модулей на базу и 16 баз в сети. Сеть полевой шины - CsCAN Локальное расширение входов/выходов или удаленные входы/выходы на расстоянии до 500 м Расширение до 8 модулей на базу и 16 баз на сеть Стандартные клеммы винтового типа; пружинные зажимы - опционально Описания базы и модулей: HE959CNX116 - База OCS-I/O CsCAN. 2 гибких (цифровых или 12-разрядных аналоговых) входа, 2 цифровых выхода, 1 универсальный 16-разрядный аналоговый вход, 1 аналоговый выход. До 7 модулей на базу HE959ADU100 - Универсальный аналоговый модуль OCS-I/O 4. 16-битное разрешение, возможность выбора канала за каналом для 0-20 мА, 4-20 мА, 0-10 В, PT100/PT1000 RTD, или термопары типа J/K/T/E/N/R/S/B HE959DAC107 - модуль OCS-I/O 4 аналоговых выхода. разрешение 12 бит, выбор по каналам для 0-20 мА, 4-20 мА или 0-10 В HE959DIM620 - модуль OCS-I/O 8 цифровых входов переменного тока. 90-240 В переменного тока, 1 общий на модуль HE959DIQ512 - модуль OCS-I/O 4 цифровых входа постоянного тока, 4 релейных выхода. Положительная/отрицательная выбираемая логика на вход. До 3 А на реле, до 120 В переменного тока HE959DIQ616 - модуль OCS-I/O 8 цифровых входов постоянного тока, 8 цифровых выходов. 12-24 В постоянного тока, положительная/отрицательная логика для входов, положительная логика для выходов HE959DQM502 - модуль OCS-I/O 4 релейных выхода. До 8A переменного или 5A постоянного тока на реле, до 240VAC
