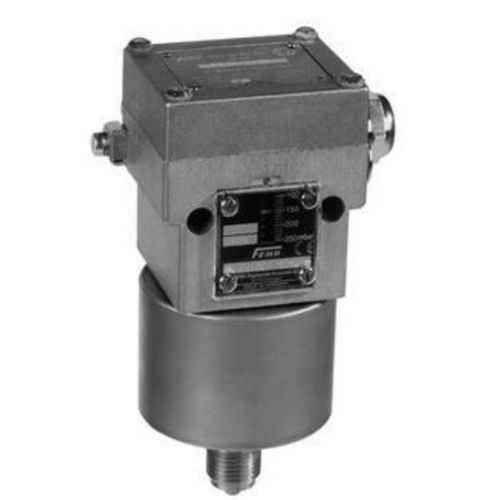

Для контроля избыточного давления во взрывоопасных зонах топливных газов. Степень взрывозащиты: Ex II 2G Ex d e IIC T6 Gb, Ex II 1/2D Ex ta/tb IIIC T80 oC Da/Db
Вид давления - избыточное, относительное
Напорное соединение - внутренняя резьба G1/4, внешняя резьба G1/2
Электрическое подключение - клеммное соединение M16x1,5
Класс IP - IP65
Материал корпуса - прочный корпус из устойчивого к морской воде алюминиевого литья под давлением GD Al Si 12
Материал чувствительного элемента - нержавеющая сталь
Предел температуры среды - возможны более высокие температуры, при условии, что предел защищен соответствующими мерами (например, водоуловителем, см. раздел Принадлежности для реле давления / преобразователей)
Предел температуры окружающей среды - при температуре ниже 0 oC необходимо обеспечить, чтобы на датчике и коммутационном устройстве не образовывался водяной конденсат
Функция/мощность выключателя - микровыключатель SPDT 250 В; мощность 2 A индуктивная, 3 A резистивная
Сертификаты -
- CE-0085 AQ 1088 согласно EU/2009/142/EG (30.11.2009) и DIN EN 1854 (01.07.2006)
- IBExU12ATEX1040 согласно ATEX 2014/34/EU
- SIL2 согласно IEC 61508-2
Тип среды - топливный газ
Класс взрывозащиты - Ex-d
Калибровка шкалы - повышение давления
Монтаж
Либо непосредственно на трубе, либо с помощью двух винтов ø 4 мм на поверхности стены.
Монтажное положение
Вертикально вертикально
Установка
Постоянная регулировка с помощью установочного шпинделя с отверткой. Установленное давление срабатывания видно в окне шкалы.
Дифференциалы переключения
В значительной степени не зависит от установленного давления переключения. Не регулируется. Значения см. в кратком описании продукта
Калибровка
Серия Ex-DGM калибруется по возрастающему давлению. Это означает, что регулируемое давление переключения на шкале соответствует точке переключения при повышении давления.
---
