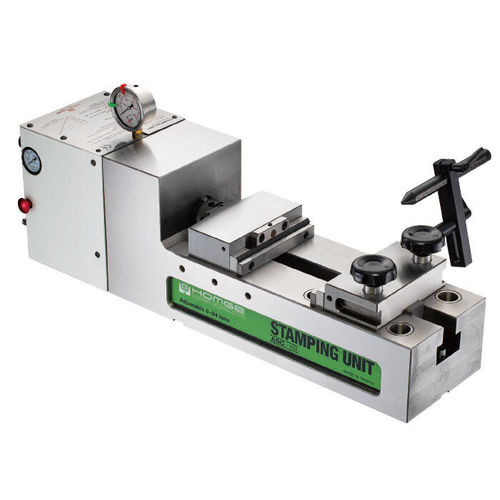

Блок штампа 5 осей ASC-153

металлический

Обзор продукта
Штамповочный блок для машинной подготовки заготовок вне станка при зажиме в 5‑осевых тисках. Формирует предварительно выштампованные form-fit зубья на заготовке для надёжного захвата, повышения стабильности и повторяемости при пятииосной обработке.

Преимущества / Основные моменты

• Подготовка вне станка сокращает время наладки и исключает пробные резы в станке, обеспечивая более быстрые переналадки и стабильный производственный ритм.
• Form-fit зубья обеспечивают точное и повторяемое позиционирование между заготовкой и тисками.
• Высокий захват при сниженной зажимной силе защищает тонкостенные и декоративные детали и повышает стабильность процесса.

Особенности

• ПОДГОТОВКА ВНЕ СТАНКА — зубцы формируются вне станка; загрузка и обработка возможны сразу, что снижает время подготовки.
• РАЗМЕРНАЯ СТАБИЛЬНОСТЬ — позиционирование form-fit устойчиво к вибрациям и смещениям при длительной работе.
• НАДЁЖНЫЙ ЗАХВАТ, НИЗКОЕ ДАВЛЕНИЕ — form-fit зубья обеспечивают прочный захват при уменьшенной зажимной силе.
• РЕГУЛИРУЕМОЕ ДАВЛЕНИЕ — встроенный регулятор позволяет точно настроить давление предварительного зажима в зависимости от материала и площади контакта.
• СПЕКТР ПРИМЕНЕНИЯ — материалы ≤35 HRC; детали 5–185 мм; зажимная сила до 24 т; сила штамповки 0–24000 kg.
• ИНТЕГРАЦИЯ В ЭКОСИСТЕМУ — совместим с 5‑осевыми тисками HOMGE и плитами нулевой точки.

Спецификации
Единица: mm
Модель | A | B | C | D | E | F | G | H | I | J | K | Stamping Force | Safety Range | Вес (kg)
ASC-153 | 220 | 155.5 | 112.5 | 706 | 741 | 175 | 90 | 15 | 10 | 185.5 | 152.5 | 0-24000 kg | 10 mm | 103

Технические характеристики

• Модель: ASC-153
• Единицы измерения: mm
• A: 220 mm
• B: 155.5 mm
• C: 112.5 mm
• D: 706 mm
• E: 741 mm
• F: 175 mm
• G: 90 mm
• H: 15 mm
• I: 10 mm
• J: 185.5 mm
• K: 152.5 mm
• Сила штамповки: 0–24000 kg
• Безопасный диапазон: 10 mm
• Вес: 103 kg
• Рекомендуемая твердость материала: ≤35 HRC
• Диапазон размеров деталей: 5–185 mm
• Регулируемое давление предварительного зажима через встроенный регулятор
• Разработано для интеграции с 5‑осевыми тисками HOMGE и плитами нулевой точки
