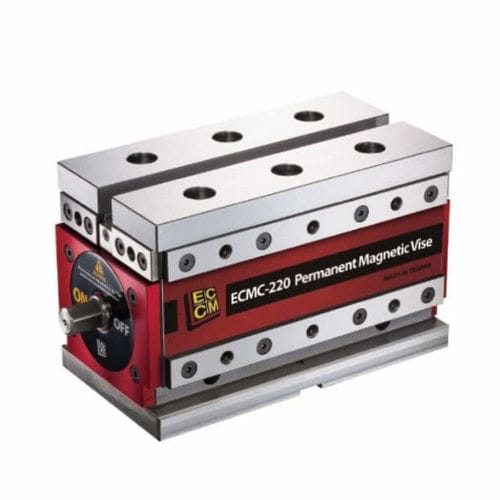

Тиски для дрели ECMC series

для фрезерного станкадля шлифовального станкадля 5-осевого станка

Краткое описание

• Постоянные магнитные тиски, разработанные для обработки магнитных материалов. Обеспечивают быстрые переналадки и надежное магнитное зажимание для прецизионной обработки, включая пятисторонние операции и плотные конфигурации для автоматизации.

Особенности

• Подходят для фрезерования, шлифования, токарной обработки, сверления и интеграции в автоматизированные системы.
• Оптимизированы для заготовок среднего и большого размера на тяжелых фрезерных станках и высокоточных ЧПУ-центрах.
• Модульная конфигурация: несколько тисков можно расположить на столе станка или вертикальных подставках для создания индивидуальных плотных систем зажима.

Преимущества

• Быстрое зажимание и доступ с пяти сторон для повышения эффективности многоповерхностной обработки.
• Совместимы с различными магнитными мягкими губками, поднятиями полюсов и аксессуарами для гибкой настройки.
• Доступны несколько моделей для соответствия требуемой удерживающей силе и минимальной толщине заготовки.

Стандартные аксессуары

• 2 x Ограничительный блок
• 4 x Зажим
• 1 x Ручка
• 2 x Регулировочный клин

Технический чертеж и изображения применения
Технический чертеж, примеры применения и иллюстрации аксессуаров приведены на странице продукта в качестве справочной информации.

СПЕЦИФИКАЦИИ (Единица: мм)
Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Удерживающая магнитная сила | Мин. толщина заготовки | Вес (кг)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

Технические характеристики / спецификации

• Серия: ECMC (ECMC-380, ECMC-220, ECMC-130, ECMC-75).
• Удерживающая магнитная сила (прибл.): ECMC-380 = 3300 kgf ±5%; ECMC-220 = 2100 kgf ±5%; ECMC-130 = 1200 kgf ±5%; ECMC-75 = 760 kgf ±5%.
• Минимальная толщина заготовки (мм): ECMC-380 = 40; ECMC-220 = 30; ECMC-130 = 20; ECMC-75 = 15.
• Вес (кг): ECMC-380 = 70; ECMC-220 = 39; ECMC-130 = 20; ECMC-75 = 10.
• Применение: фрезерование, шлифование, токарная обработка, сверление и интеграция в автоматизацию.
• В комплекте: 2 x Ограничительный блок, 4 x Зажим, 1 x Ручка, 2 x Регулировочный клин.
