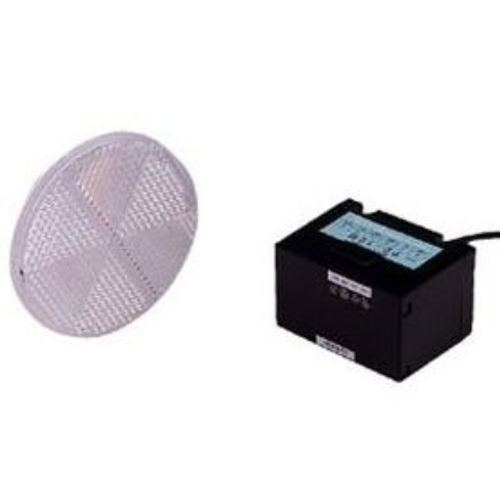

Ретроотражающий фотоэлектрический обнаружитель PD series

прямоугольныйинфракрасныйсветодиод

Преобразование данных о расстоянии в аналоговые! Предусмотрен выход компаратора Особенности -> Этот датчик представляет собой оптический датчик расстояния с инфракрасным лучом. -> Этот датчик обеспечивает выход компаратора (2 выхода), который может установить дополнительное значение расстояния и выход тревоги, который выполняется при выходе за пределы обнаруживаемой зоны. -> Этот датчик обеспечивает выход остановки светового излучения для предотвращения помех. Источник питания - 24 В постоянного тока (±10%, пульсация 10% или менее) Потребляемый ток - 125 мА или менее Расстояние обнаружения - от 0,2 до 10 м (при использовании указанного отражателя) Повторяемость - ±100 мм Абсолютная точность - ±200мм Гистерезис - 300 мм Разрешение - 40 мм Выход компаратора (OUT 1,2) - NPN выход с открытым коллектором (30VDC, 50мА или менее), отключается, когда находится в пределах расстояния обнаружения Вход - контактный или транзисторный вход, остановка излучения путем замыкания на -VIN(0V) (загорается сигнальная лампа) Лампы - Лампа питания (зеленый светодиод) : Загорается при включении источника питания Лампа выхода сигнализации (красный светодиод) : Загорается, когда выход сигнализации отключается Выходная лампа компаратора (оранжевая) : Загорается, когда находится в пределах расстояния обнаружения Угол направления - ±2.5° Время отклика - 50 мс или менее*2 Подключение - Кабель длиной 1 м Освещенность окружающей среды - Галогенные лампы и лампы накаливания: 10,000лк или менее, флуоресцентные лампы: 6,000лк или менее Температура окружающей среды/влажность - от -10 градусов C до +50 градусов C, 85%RH или меньше (не обледенение) Устойчивость к вибрации - от 10 до 55 Гц с двойной амплитудой 1,5 мм каждые 2 часа в направлениях X, Y и Z Устойчивость к ударам - 490 м/с2 каждые 10 раз в направлениях X, Y и Z Корпус - поликарбонат Вес - Сенсор: около 200 г, RRP-100: около 65 г
