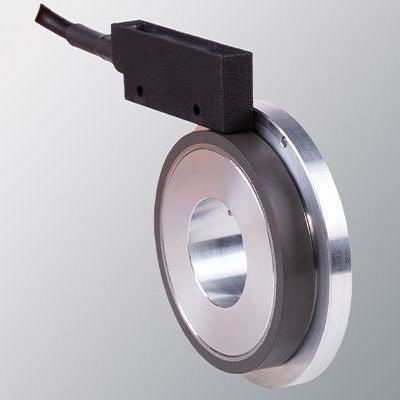

Инкрементальный датчик угла поворота MSF-INCмагнитный14-битныйс цифровым выходом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- инкрементальный
- Технология
- магнитный
- Разрешение абсолютных энкодеров
- 14-битный
- Выходной сигнал
- RS-422, с цифровым выходом
- Электрическое соединение
- голая проволока
- Напряжение питания
- 5 Vcc
- Материал
- из алюминия
- Уровень защиты
- IP67
- Применение
- для сложных природных условий
- Другие характеристики
- высокое разрешение, без подшипников
- Разрешение инкрементального энкодера (импульсы/оборот)
МАКС.: 16 384 unit
МИН.: 1 unit
- Скорость вращения
МАКС.: 6 000 rpm
(37 699 rad.min-1)МИН.: 0 rpm
(0 rad.min-1)- Частота на выходе
МАКС.: 2 000 Hz
МИН.: 10 Hz
- Температура процесса
МАКС.: 85 °C
(185 °F)МИН.: -25 °C
(-13 °F)
Описание
Обзор
Механические характеристики
Материалы: Корпус: PC
Кронштейн магнита: Алюминий
Магнит: Самарий, связанный пластиком
Крепление корпуса: 2 отверстия
Радиальное биение вала двигателя: 0,05 мм
Максимальная скорость: 6000 об/мин
Рабочее расстояние: см. чертежи "Sensor alignment tolerances"
Момент затяжки: 1,5 Nm (M4 Magnetic wheel CRI)
Защита от пыли и брызг согласно DIN EN 60529: IP67
Вес прибл.: 0,15 кг
Диапазон рабочих температур: -25°C до +85°C
Вибрация согласно DIN EN 60068-2-6: 100 m/s² (10Hz–2000Hz)
Удар согласно DIN EN 60068-2-27: 1000 m/s² (6 ms)
Радиальное подключение: кабель 2 м или промышленный разъём (другие длины по заказу) — штекер не включён
Выходные сигналы
Выходная схема: Push-Pull Differential (TTL совместимо (*))
Электронное выходное напряжение: 5…30 VDC
Уровень 'High': > VCC – 3 VDC
Уровень 'Low': < 2,5 VDC
Потребление: при нагрузке < 120 mA @ 30 V
Частота: ≤ 100 kHz
Макс. нагрузка на канал: 40 mA
Защита от короткого замыкания: Да
Защита от переполюсовки: Да
Фазировка каналов: Канал A опережает канал B на 90° электрических (вид со стороны вала, вращение по часовой стрелке). (*) TTL/RS422 доступен при питании энкодера 5 VDC.
Технические характеристики
- Разрешающая способность до 16384 импульсов на оборот
- Бесконтактная измерительная система
- Простая установка
- Компактные размеры
- Предназначен для работы в возможных неблагоприятных условиях окружающей среды (вибрация, влажность, пыль и т.д.)
Механические характеристики
Материалы: Корпус: PC
Кронштейн магнита: Алюминий
Магнит: Самарий, связанный пластиком
Крепление корпуса: 2 отверстия
Радиальное биение вала двигателя: 0,05 мм
Максимальная скорость: 6000 об/мин
Рабочее расстояние: см. чертежи "Sensor alignment tolerances"
Момент затяжки: 1,5 Nm (M4 Magnetic wheel CRI)
Защита от пыли и брызг согласно DIN EN 60529: IP67
Вес прибл.: 0,15 кг
Диапазон рабочих температур: -25°C до +85°C
Вибрация согласно DIN EN 60068-2-6: 100 m/s² (10Hz–2000Hz)
Удар согласно DIN EN 60068-2-27: 1000 m/s² (6 ms)
Радиальное подключение: кабель 2 м или промышленный разъём (другие длины по заказу) — штекер не включён
Выходные сигналы
Выходная схема: Push-Pull Differential (TTL совместимо (*))
Электронное выходное напряжение: 5…30 VDC
Уровень 'High': > VCC – 3 VDC
Уровень 'Low': < 2,5 VDC
Потребление: при нагрузке < 120 mA @ 30 V
Частота: ≤ 100 kHz
Макс. нагрузка на канал: 40 mA
Защита от короткого замыкания: Да
Защита от переполюсовки: Да
Фазировка каналов: Канал A опережает канал B на 90° электрических (вид со стороны вала, вращение по часовой стрелке). (*) TTL/RS422 доступен при питании энкодера 5 VDC.
Технические характеристики
- Серия: MSF-INC
- Бренд: Hohner Automation
- Пример SKU: MSF-INC-512-32-112
- Разрешение: до 16384 имп/об
- Принцип измерения: бесконтактная магнитная система
- Класс защиты: IP67
- Питание / напряжение электронного выхода: 5…30 VDC
- Максимальная скорость: 6000 об/мин
- Рабочая температура: -25°C до +85°C
- Вес: прибл. 0,15 кг
- Допуск радиального биения: 0,05 мм
- Рейтинг вибрации / удара: вибрация 100 m/s² (10Hz–2000Hz), удар 1000 m/s² (6 ms)
- Подключение: радиальное 2 м кабель или промышленный разъём (штекер не включён)
- Момент затяжки: 1,5 Nm (M4 Magnetic wheel CRI)
- Категории: Bearingless/Kit; Incremental Encoders; Incremental Hollow Shaft; Incremental magnetic; Magnetic Encoders; New
