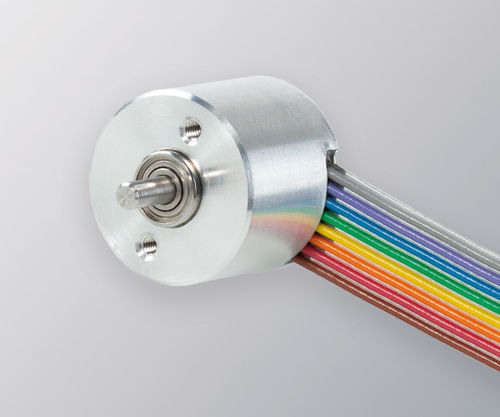

Инкрементальный датчик угла поворота 18

со сплошным валом5 Vcc4,5 Vcc

Общее описание

• Миниатюрный инкрементный энкодер с полым/сплошным валом для промышленных применений
• Разрешающая способность до 4096 импульсов за оборот
• Наружный диаметр: 18 мм
• Диаметр вала: 2,5 мм
• Класс защиты: IP54 (в заголовке)
• Подключение: кабель (стандарт 150 мм с разъемом; другие длины по заказу)

Механические характеристики
Материалы: крышка и корпус: алюминий; вал: нержавеющая сталь
Подшипники: шариковые (ресурс 1×10^10 оборотов)
Макс. механическая скорость: 6000 rpm
Защита (DIN EN 60529): IP50 (значение в таблице механических данных)
Момент инерции ротора: 0,1 gcm^2
Пусковой момент при 20°C: ≤ 0,01 Ncm
Максимальная осевая нагрузка: 5 N; максимальная радиальная нагрузка: 3 N
Масса: ок. 0,02 кг
Температура эксплуатации: -10°C до +85°C
Вибрация (DIN EN 60068-2-6): 100 m/s^2 (10 Hz–2000 Hz)
Удар (DIN EN 60068-2-27): 1000 m/s^2 (6 ms)
Макс. импульсов за оборот: 4096
Варианты подключения: осевое или радиальное; стандартный кабель 150 мм с разъемом (мама-разъем не включен); другие длины по заказу

Выходные сигналы
Выходная схема: RS422 (TTL-совместимый) и NPN Open Collector
Питание: RS422: 4,5–5,5 VDC; NPN Open Collector: 4,5–13,2 VDC
Выходное напряжение: RS422: 5 VDC; NPN: 4,5–13,2 VDC
Макс. нагрузка / канал: ±20 mA (оба типа)
"Низкий" уровень: VOL < 0,5 VDC (оба)
"Высокий" уровень: RS422 VOH > 2,5 VDC; NPN VOH > VCC – 2 VDC
Частота: RS422 до 300 kHz; NPN до 250 kHz
Защита от переполюсовки: Да (оба)
Фазирование каналов: Канал A опережает канал B на 90° электрических (вид со стороны вала, вращение по часовой стрелке)

Технические данные

• Модель: SERIE 18
• Бренд: Hohner Automation
• Артикул (SKU): 18-1727-1024
• Наружный диаметр: 18 мм
• Диаметр вала: 2,5 мм (нерж. сталь)
• Макс. разрешение: 4096 имп./об
• Макс. механическая скорость: 6000 rpm
• Подшипники: шариковые (ресурс 1×10^10 оборотов)
• Материалы: алюминиевый корпус и крышка; вал из нержавеющей стали
• Момент инерции ротора: 0,1 gcm^2
• Пусковой момент (20°C): ≤ 0,01 Ncm
• Макс. нагрузки: осевая 5 N / радиальная 3 N
• Масса: ок. 0,02 кг
• Температура эксплуатации: -10°C до +85°C
• Класс защиты: IP54 (заголовок) / IP50 (таблица механических данных)
• Подключение: осевое или радиальное, стандартный кабель 150 мм с разъемом (мама-разъем не включен); другие длины по заказу
• Варианты выхода: RS422 (TTL-совместимый) или NPN Open Collector
• Питающее напряжение: RS422 4,5–5,5 VDC; NPN OC 4,5–13,2 VDC
• Частотные возможности: RS422 до 300 kHz; NPN до 250 kHz
