Описание

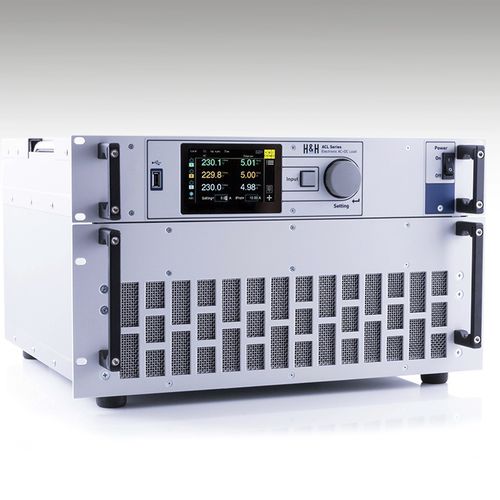

Нагрузки серии ACL подходят для постоянного и переменного напряжений до 1000 Гц. Существуют как однофазные модели, так и трехфазные нагрузки, которые объединяют в одном корпусе 3 канала или фазы, соответственно. Ethernet, USB, RS-232, CAN, интерфейс ввода/вывода и системная шина для работы Master-Slave встроены в стандартной комплектации, интерфейс GPIB доступен в качестве опции. Программирование осуществляется в SCPI.
Режимы работы
Нагрузки серии ACL имеют режимы постоянного тока, постоянного сопротивления, постоянной мощности и постоянного напряжения (CC, CR, CP, CV Mode). При работе от переменного тока установленная форма сигнала применяется к току нагрузки независимо от входного напряжения. В режиме сопротивления уровень тока и форма сигнала зависят от уровня и формы сигнала входного напряжения. В режиме питания и напряжения мощность или напряжение управляются программным обеспечением путем регулировки входного тока.
Режим входа, синхронизация
Режим входа определяет тип напряжения, которое электронная нагрузка ожидает на входе:
-постоянное напряжение
-AC: переменное напряжение в заданном диапазоне частот с синхронизацией с входным напряжением, линейным/основным напряжением, внешним сигналом
Защита, мониторинг
-Регулируемая защита от перегрузки по току
-Защита от избыточной мощности
-защита от перегрева
-индикация перенапряжения
-индикация пониженного напряжения
Порт ввода/вывода (опция ACL06)
Все входы и выходы дополнительного порта ввода/вывода гальванически изолированы от входа нагрузки. Входы управления могут управляться сигналами 2 ... 24 В. Сигналы for:
-Аналоговая настройка нагрузки от 0 ... 5 В или 0 ... 10 В в режиме CC
-Выбор режима работы
-Входной режим (переменный ток, постоянный ток)
-Источник синхронизации (вход, линия, экстерн)
-активация груза
-Выбор источника управления (интерн, экстерн)
-триггерный вход
---
