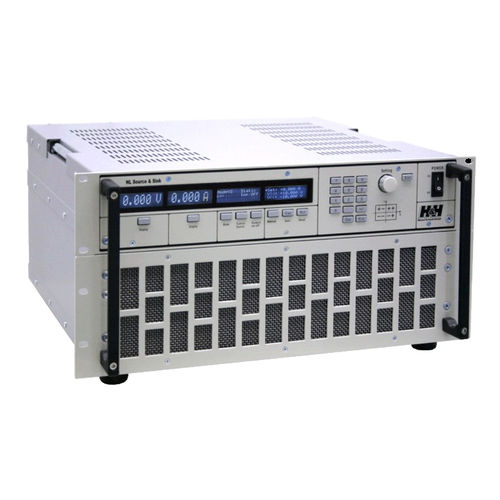

Источник электропитания AC/DC NL series

для резкидля монтажа в стойку

Режимы работы Источники NL могут работать в режиме постоянного напряжения или постоянного тока. В режиме напряжения имеются два ограничителя тока (ток источника и ток поглотителя), которые могут настраиваться независимо друг от друга. В текущем режиме можно установить верхнее и нижнее предельное напряжение. Режим источника - мойки В зависимости от предустановленного выходного значения и характеристик подключенного тестового прибора, устройство автоматически принимает решение о работе в качестве источника или поглотителя. Переключение с режима источника на режим погружения происходит очень быстро. 2-квадрантный /4-квадрантный режим Устройства для двухквадрантного режима могут подавать или получать ток с положительным выходным напряжением. Для обеспечения требуемой функции в случае установок близких к 0 В и длинных соединительных проводов 2-квадрантные устройства начинают работать с выходного напряжения -1 В. Таким образом, 2-квадрантные устройства действуют также как 4-квадрантные устройства, но с ограниченным отрицательным напряжением. 4-квадрантные устройства могут устанавливать равные абсолютные значения в положительном и отрицательном диапазоне. Дистанционное управление Управление большинством функций источника и поглотителя может осуществляться дистанционно через стандартный аналоговый интерфейс ввода/вывода. Выбор режима работы, включение - выключение выхода и установка управляющей скорости могут быть установлены с помощью логических уровней. Опционально доступна версия (NL06), электрически изолированная от выхода. Аналоговые входы управления В зависимости от выбранного режима работы выходное напряжение или выходной ток могут быть заданы управляющим напряжением 0 ... ±5 В или 0 ... ±10 В постоянного тока. Имеются еще два аналоговых входа для ограничения напряжения или тока. Аналоговые измерительные выходы Для напряжения и тока доступны аналоговые сигналы измерения 0...10 В. Сигналы следуют за формой кривой.
