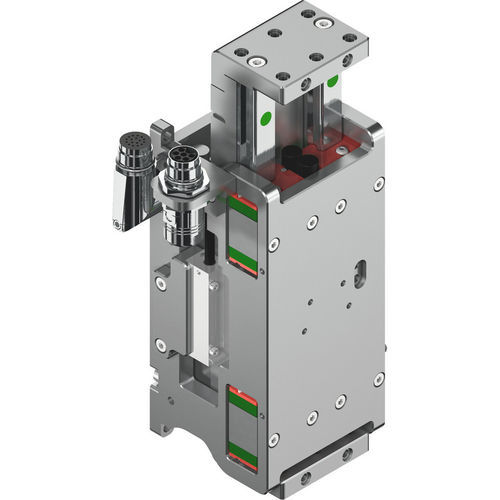

Линейная ось с профилем CV080LA11

с прямым приводомс линейным двигателемс определением положения

ОписаниеКомпактные линейные оси серии CV, разработанные для вертикальных высокоскоростных применений. Эти компактные оси с прямым приводом обеспечивают максимальную динамику, короткие времена позиционирования и стабильность процесса. Лёгкий рычаг повышает динамические характеристики, поэтому оси CV идеально подходят для вертикальных перемещений. По запросу доступен противовес; ход, кабель-канал, система измерения положения и зажимы могут быть адаптированы под заказ. Оси CV можно комбинировать в X‑Z системы или легко интегрировать в линейные системы. CAD-данные доступны для загрузки.

Основные характеристики

• Компактная линейная ось с прямым приводом
• Высокая динамика благодаря лёгкому рычагу
• Разработана для вертикальных высокоскоростных применений
• Опциональный противовес
• Настраиваемые параметры: ход, кабель‑канал, система измерения положения, зажим
• Может комбинироваться в X‑Z системы и интегрироваться в линейные системы
• Доступны CAD-данные

Технический обзор (указанная версия)Ширина профиля [mm] | Пиковая сила [N] | Макс. ход [mm] | vmax [m/s] | amax [m/s²] | Повторяемость [mm]
80 | 289 | 300 | 5 | 80 | ± 0,005

Характеристики / Технические данные

• Модель: CV080LA11
• Ширина профиля: 80 mm
• Пиковая сила: 289 N
• Максимальный ход: 300 mm
• Максимальная скорость: 5 m/s
• Максимальное ускорение: 80 m/s²
• Повторяемость: ± 0,005 mm
