Тиристор для контроля 5SHY series

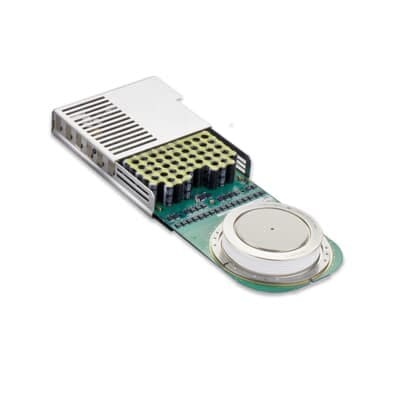

Все тиристоры Hitachi Energy IGCT (Integrated Gate-Commutated Thyristors) - это устройства, изготовленные методом прессования. Они прижимаются с относительно большим усилием к теплоотводам, которые также служат электрическими контактами для подключения к силовым клеммам. Блок управления включением/выключением IGCT является неотъемлемым элементом компонента. Он требует только внешнего источника питания, а доступ к его функциям управления осуществляется через оптоволоконные соединения. Потребляемая мощность устройства обычно составляет 10 - 100 Вт. IGCT оптимизирован для низких потерь проводимости. Его типичная частота включения/выключения находится в диапазоне 500 герц. Однако, в отличие от GTO, верхняя частота переключения ограничивается только рабочими тепловыми потерями и способностью системы отводить это тепло. Эта особенность в сочетании с быстрым переходом устройства из включенного в выключенное состояние позволяет создавать короткие импульсные всплески включения-выключения с частотой переключения до 40 кГц. Для ограничения скорости нарастания тока в IGCT требуется защитная сеть включения (по сути, индуктор). Однако, в отличие от GTO, сеть защиты при включении является необязательной. Она может быть опущена ценой несколько меньшего тока выключения. Асимметричные устройства IGCT - это одиночные устройства, оптимизированные для работы в режиме отключения без снаббера. Соответствующие диоды восстановления могут быть выбраны из нашего ассортимента диодов быстрого восстановления. Обратнопроводящие IGCT представляют собой монолитные интегрированные диоды с произвольным шунтированием. Они оптимизированы для работы в режиме выключения без снаббера. Обратно-блокирующие IGCT оптимизированы для наименьших потерь проводимости и наибольшего тока выключения.
