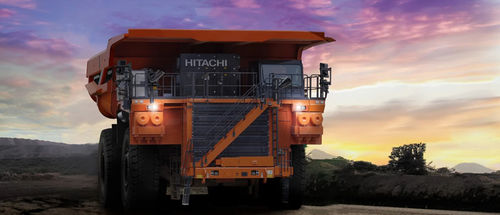

Думпер жесткое крепление EH4000AC-5

с дизельным двигателемдля шахт и карьеровдля горной индустрии

Обзор
EH4000AC-5 обеспечивает высокую грузоподъёмность за счёт сочетания высокой скорости транспортировки, большого крутящего момента и усиленной конструктивной прочности. Разработан для сокращения циклов, повышения эффективности парка и обеспечения стабильной работы в различных условиях карьера.

Ключевые особенности модели

• Номинальная полезная нагрузка: 242 тонны (267 tons)
• Снаряжённая масса (брутто): 422 тонны (465 tons)
• Номинальная мощность двигателя: Стандарт 1 864 кВт (2 534 PS, 2 500 HP); Опция 2 013 кВт (2 738 PS, 2 700 HP)

Преимущество
Сочетание высокой скорости движения, высокого крутящего момента и усиленных конструктивных элементов сокращает непродуктивные циклы и поддерживает стабильную производительность в тяжёлых условиях эксплуатации.

Подбор по проходам (Pass match)

• Хорошо сочетается с гидравлическими экскаваторами, такими как EX5600, и обеспечивает эффективную загрузку с моделями EX3600 и EX8000.
• Конфигурация поддерживает эффективную работу загрузки в широком диапазоне режимов эксплуатации.
• Эффективный подбор по проходам сокращает лишние циклы загрузки и обеспечивает стабильную работу при погрузке.

Технические характеристики (детально)
Двигатель
Модель двигателя: Cummins QSKTA60-CE
Сертификация по выбросам: Оптимизированный расход топлива
Номинальная мощность(@1900 min-1 (rpm)) ISO 14396: 1 864 кВт (2 534 PS, 2 500 HP)
Количество цилиндров: 16
Диаметр × ход: 159 × 190 mm
Рабочий объём: 60 L

Электропривод
Планетарное передаточное число: 35.3 : 1
Макс. скорость (непрерывно): 65 km/h (Continuous 40 mph)

Шины
Размер шин: 50/80R57 (стандарт)
Ширина обода: 29 inch (STD) 32 inch (OPT)

Вместимость кузова
Struck (SAE): 147 ㎥ (192 cu. yd.)
Heaped 2: 187 ㎥ (245 cu. yd.) [Примечание: объём кузова и полезная нагрузка могут изменяться в зависимости от плотности материала и условий эксплуатации заказчика.]

Рулевое управление
Рулевое: Система рулевого управления соответствует ISO5010
Диаметр поворота (ISO 7457): 27.4 m (90 ft)

Гидравлическая система
Время подъёма кузова: 19.0 с
Время опускания кузова (плавно): 20.0 с

Тормоза
Сервисные тормоза: Передние и задние гидравлические тормоза и электрический тормоз.
Передний мост: Многодисковый, с масляным охлаждением
Задний мост: Многодисковый, с масляным охлаждением
Вторичные: Соответствует ISO 3450 (SAE J1473)
Стояночные тормоза: Пружинного действия, гидравлически отпускаемые суппорты.
Электрический тормоз: Максимальное динамическое торможение (стандарт): 3 500 кВт (4 759 PS, 4 694 HP)

Массы (прибл.)
Шасси с подъёмником и деталями кузова: 153 500 kg (338 409 lb.)
Кузов без деталей: 26 500 kg (58 422 lb.) [Примечание: детали кузова включают крылья, накладки, выбрасывающие планки, защитные элементы, крепёж и т.д.]
Собственный вес машины: 180 000 kg (396 832 lb) [Примечание: включает оператора, 100% топлива, стандартное оборудование.]
Номинальная полезная нагрузка: 242 тонны (267 tons) [Примечание: рассчитана по Hitachi Loading Policy; специфические требования площадки могут изменить значение.]
Распределение веса (пустая): Перед 54% / Зад 46%
Распределение веса (нагруженная): Перед 35% / Зад 65%

Кабина
Кабина HI-TEC ROPS FOPS: ROPS соответствует ISO3471 и SAE J1040-May 94, FOPS соответствует ISO3449.

Конструкция кузова (материал / толщина)
Пол: 16 mm (0.63 in) высокопрочная износостойкая сталь 400 BHN
Передняя стенка: 9 mm (0.35 in) высокопрочная износостойкая сталь 400 BHN
Боковины: 9 mm (0.35 in) высокопрочная износостойкая сталь 400 BHN
Крыша: 6 mm (0.24 in) высокопрочная износостойкая сталь 400 BHN
Углы: 12 mm (0.47 in) высокопрочная износостойкая сталь 400 BHN

Объёмы сервисных жидкостей
Картер (включая фильтры): 260 L (68.68472 gal.)
Система охлаждения двигателя: 576 L (152.163072 gal.)
Топливный бак (стандарт): 2 170 L (573.25 gal.)
Топливный бак (опция): 4 172 L (1 102.13 gal.)
Гидравлическая система: 1 000 L (264.17 gal.)
Система охлаждения тормозов: 550 L (145.29 gal.)
Планетарные приводы (L & R): 300 L (79.25 gal.)
Передние колёса (L & R): 42 L (11.10 gal.)
Омыватель ветрового стекла: 5.3 L (1.40 gal.)
Главный аккумулятор: 61 L (16.09 gal.)

Габариты
Общая длина: 15 260 mm
Общая ширина: 8 560 mm
Общая высота: 7 400 mm
Колёсная база: 6 040 mm
Трек (передние / задние WT): Передние: 6 010 mm / Задние WT: 4 960 mm
Ширина автомобиля (передние / задние): Передние: 7 340 mm / Задние: 7 720 mm
Дорожный просвет (передний / задний мост): Передний: 1 060 mm / Задний: 860 mm
Передний свес: 4 840 mm
Внутренние размеры кузова (Д / Ш): Длина: 9 180 mm / Ширина: 7 560 mm
Высота верхнего края кузова: 6 790 mm
Высота выгрузки кузова (макс / мин): Макс: 14 620 mm / Мин: 1 600 mm

Характеристики / Технические данные

• Модель: EH4000AC-5
• Номинальная полезная нагрузка: 242 тонны (267 tons)
• Снаряжённая масса: 422 тонны (465 tons)
• Двигатель: Cummins QSKTA60-CE, номинальная мощность 1 864 кВт (стандарт)
• Количество цилиндров: 16
• Размер шин (стандарт): 50/80R57
• Колёсная база: 6 040 mm
• Габариты (Д×Ш×В): 15 260 mm × 8 560 mm × 7 400 mm
• Максимальная непрерывная скорость: 65 km/h
• Объём кузова (heaped): 187 ㎥ (245 cu. yd.)
• Тормоз: Масляное многодисковое (перед/зад) + электрический тормоз (макс. динамическая 3 500 kВт)
• Кабина: HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• Собственный вес машины: 180 000 kg
