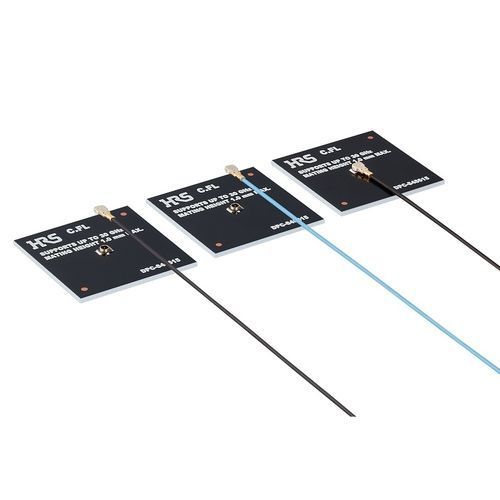

Соединитель для передачи данных C.FL Series

коаксиальныйдля трансмиссиидля кабелей

Компания Hirose Electric разработала серию C.FL - коаксиальный разъем с высотой сопряжения 0,92 мм и сверхмалым прессом, поддерживающий частоту 30 ГГц для приложений с ожидаемым в будущем повышенным спросом, таких как устройства миллиметровых волн 5G и CPE (Customer Premises Equipment). Компания Hirose Electric разработала малогабаритный коаксиальный разъем серии C.FL с поддержкой частоты 30 ГГц в преддверии более широкого использования диапазона миллиметровых волн. Несмотря на сверхнизкий профиль и малый размер с высотой сопряжения 0,92 мм, частотные характеристики были значительно улучшены за счет уменьшения диаметра наружного контакта розетки и оптимизации внутренней конструкции разъема. Кроме того, точность сборки значительно повышена по сравнению с обычными изделиями, что способствует стабильной передаче в миллиметровом диапазоне волн. Кроме того, применимый размер кабеля - очень тонкий и гибкий ⌀0,64 мм, что облегчает его прокладку внутри устройств. Серия C.FL: 0.92 мм сопряженная высота, сверхмалый коаксиальный разъем, поддерживающий 30 ГГц 1. Сверхкомпактная розетка: 2 мм x 2 мм, высота сопряжения 0,92 мм (макс. 1 мм) 2. Поддержка миллиметровых волн (30 ГГц) V.S.W.R.: 1,4 Макс.: от постоянного тока до 15 ГГц 1.5 Макс.: от 15 до 20 ГГц 1.6 Макс.: от 20 до 30 ГГц 3. Применимый кабель: ⌀0.64 мм 4. Зонд для контроля массового производства, имеются адаптеры для разъемов 2,4 мм и 2,92 мм
