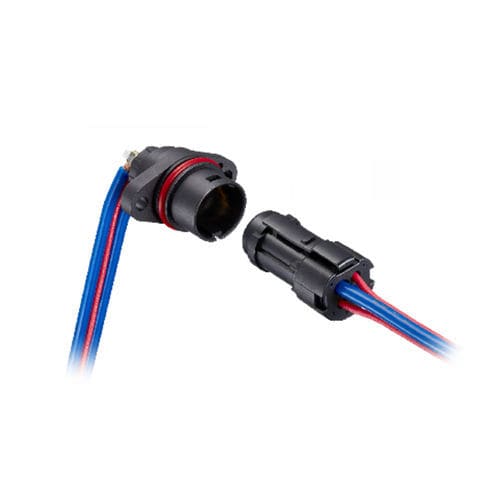

Гибридный коннектор BH12 Series

круговоймощностьдля больших токов

Hirose Electric разработала водонепроницаемый круглый пластиковый разъем с высоким током 20А и компактным размером. Гибридный разъем идеально подходит для подключения батареи электрического велосипеда (E-Bike) Для решения этих проблем был разработан компактный и простой в эксплуатации разъем BH12 с высокой силой тока 20А, необходимой для питания электровелосипедов. Соединение под прямым углом контактов питания со стороны розетки обеспечивает компактный размер - 36 мм общей длины и 14,9 мм монтажной высоты (в сопряженном состоянии). Кроме того, обжимной контакт со стороны штекера может быть вставлен в корпус сбоку для облегчения монтажа, что способствует сокращению времени сборки электронного велосипеда. Замок, поддерживающий оба конца штекера, предотвращает запутывание кабеля во время сборки и транспортировки, предохраняет замок от деформации или повреждения и позволяет изделию выдерживать вибрацию во время езды благодаря надежному соединению. Водонепроницаемость по стандартам IPX6 и IPX7 позволяет использовать его на открытом воздухе в условиях воздействия воды, включая дождь. Маленький, водонепроницаемый и мощный гибридный разъем, поддерживающий ток 20А Серия BH12 1. Высокая токоемкость и совместимость с 14 AWG при компактных размерах 3pos..: Питание 20A ｘ 2pos., Сигнал 1A ｘ 1pos. 4pos..: Питание 20A ｘ 2pos., Сигнал 1A ｘ 2pos. 2. Возможны варианты как переднего, так и заднего монтажа 3. Водонепроницаемость IPX6 и IPX7 4. Простой монтаж кабеля 5. Конструкция предотвращает повреждение замка 6. Легкий вес
