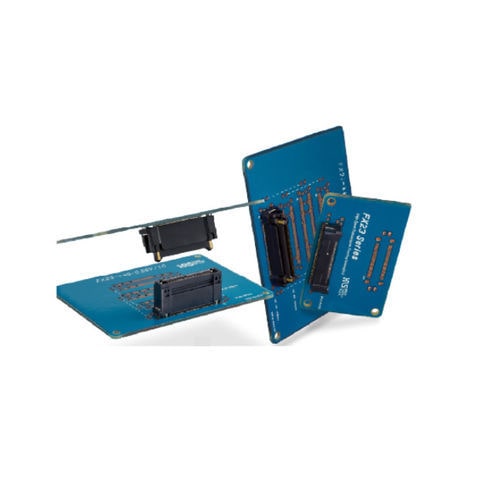

Соединитель для передачи данных FX23 SeriesгибридныйSMTплата-плата
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- для передачи данных, гибридный
- Формат
- SMT, плата-плата
- Форма
- параллельный, с прямым углом, уменьшенной толщины
- Тип соединения
- вставляемый
- Электрическая спецификация
- высокой мощности, тока
- Материал
- из золота
- Применение изделия
- для трансмиссии, для ленты подачи, для направляющих элементов, ПЛК, для штабелирования, для пункта продаж, для станка перемещения CMS
- Область применения
- для использования в промышленности, для использования в медицине, для использования в автомобилях, для робототехники
- Другие характеристики
- с высоким расходом
- Первичный ток
0,5 A, 3 A
- Напряжение
50 V, 200 V
- Шаг
0,5 mm
(0,02 in)- Рабочая температура
МИН.: -55 °C
(-67 °F)МАКС.: 105 °C
(221 °F)
Описание
Плавающие разъемы «плата-плата» для высокоскоростной передачи данных с шагом 0,5 мм
1. Шаг 0,5 мм.
2. Расстояние между платами: 15–30 мм/вертикально.
3. Доступные контакты: 20/40/60/80/100/120 для передачи сигнала + 4 для источника питания.
4. Плавающая подвижная величина: Направление Х: ±0,6 мм, направление Y: ±0,6 мм.
5. Высокоскоростная передача данных (более 8 Гб/с).
6. Комбинированный источник питания (3 А/вывод х 4 ряда).
7. Допустимая нагрузка по току: сигнальный контакт 0,5 А/вывод, силовой контакт 3 А/вывод.
8. Подходит для применения на транспорте.
9. Превосходные характеристики сопряжения благодаря большому направляющему контакту.
