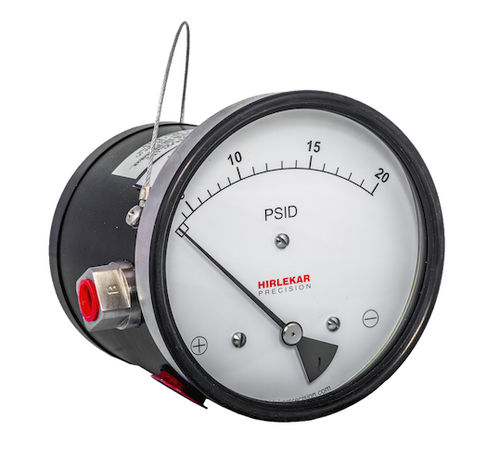

Во взрывозащищенной модели PR 10 движение поршня преобразуется в соответствующее калиброванное вращательное движение указателя через магнитное соединение. Данный тип модели поршня используется в тех случаях, когда допускается незначительная миграция среды со стороны высокого давления (HP) на сторону низкого давления (LP).
Технические характеристики
Миграция - незначительная от высокого к низкому порту
Первая отметка на шкале - 20% от FSD
Чувствительный элемент - Поршень
Смачиваемые части - Материал корпуса, пружина SS 302, керамический магнит и уплотнения
Материал корпуса - Нержавеющая сталь (SS 304)
Монтаж - Прямой или 2" горизонтальный / вертикальный кронштейн для монтажа на трубе
Максимальное рабочее давление - 400 бар/ 6000psi
Материал корпуса - SS316 прикреплен к огнестойкому алюминиевому корпусу
Уплотнения - Buna-N, Viton и EPDM "O" кольца
Окно - стандартное: Флоат-стекло
Опционально: Закаленное стекло, акриловое и безопасное стекло
Защита от превышения диапазона - До максимального рабочего давления с высокой и низкой стороны
Электрическое подключение - ½" NPT (F) для 2 кабельных портов снизу, слева и справа под углом 40 градусов от центральной линии
Вес - Приблизительно 2 кг (4,4 фунта)
---
