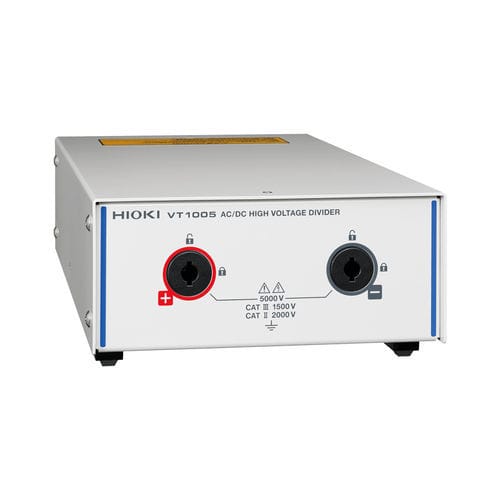

Делительное устройство напряжения VT1005

высокого напряжения

Безопасное измерение высоких напряжений до 5000 В Обнаружение эффектов повышения эффективности порядка 0,1% Инверторы, используемые в железнодорожных и энергетических системах, преобразуют энергию высокого напряжения. Для измерения эффективности такого преобразования необходимо измерять напряжение 1000 В и выше. VT1005 разделяет напряжения до 5000 В и выводит их на анализатор мощности.Для того чтобы измерить эффективность высокоэффективных инверторов с высокой степенью точности, необходимо иметь возможность точного измерения мощности от постоянного тока до высоких частот. Благодаря превосходной частотной плоскостности VT1005 позволяет проводить точные измерения на частотах от основной волны до компонентов частоты переключения. Основные характеристики Макс. Вход 5000 В (*1) 2000 В CAT II 1500 В CAT III Точность измерения: ±0,08% (ПОСТОЯННЫЙ ТОК) ±0,04% (50/60 Гц) ±0,17% (50 кГц) Плоскостность частоты: ±0,1% Амплитудная полоса 200 кГц Тип. ±0,1° Фазовая полоса 500 кГц Typ. (*2) Диапазон измерений: От постоянного тока до 4 МГц (-3 дБ) Шумовая устойчивость: CMRR 80 дБ Типовой (100 кГц) Дифференциальный метод ввода
