Генератор произвольный формы волны U8793

функций2 канала16 битов

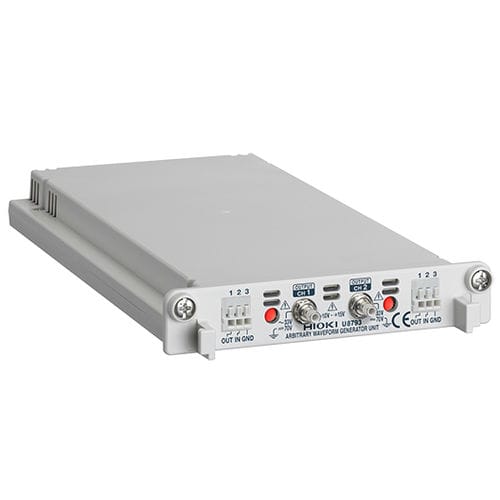

БЛОК ГЕНЕРАТОРА ПРОИЗВОЛЬНОЙ ФОРМЫ ВОЛНЫ U8793 Выходные сигналы, измеренные с помощью Memory HiCorder для моделирования аномальных событий для тестирования сценариев Обзор Генератор произвольной формы волны U8793 является plug-and-play модулем для HiCorder памяти Hioki для создания генератора функций, генератора произвольной формы волны и измерения формы волны в одном устройстве. Легко наблюдать формы волны при изменяющихся условиях тестирования, таких как изменение амплитуды и частоты сигнала, а также программирование различных форм волны на выход по порядку. Основные характеристики - Вывод сигналов произвольной формы до 2-х каналов - Вывод проблемных форм волны, записанных с помощью Memory HiCorder до 15 В - Вывод настраиваемых сигналов произвольной формы волны до 15 В - Для использования с HiCorder серии HiCorder с памятью Hioki (не может использоваться с 8847 или MR8847) - Встроенный генератор функций и функция зачистки - изолирована между блоком и выходом, а также между всеми каналами Основные характеристики (Точность гарантируется в течение 1 года, точность после регулировки - в течение 1 года) Выходной терминал - Количество каналов: 2, SMB терминал (Выходной импеданс: 1 Ω или меньше) Макс. номинальное напряжение на землю: 33 В перем. тока или 70 В пост. тока Диапазон выходного напряжения - от -10 В до 15 В (Диапазон настройки амплитуды: от 0 В до 20 В p-p, Разрешение настройки: 1 мВ) Макс. выходной ток - 10 мА (Допустимое сопротивление нагрузки: 1,5 kΩ и более) Генератор функций - DC, синусоидальная волна, квадратная волна, Импульсная волна, Треугольная волна, Волна наката, Выходная частота: от 0 Гц до 100 кГц Режим генератора произвольной формы волны - Формы волн, измеренные MR8847A и т.д., генерируемые Hioki модели 7075, PW3198, или SF8000, CSV формы волны Частота обновления Ц/А: 2 МГц (при использовании 16-битного Ц/А) Функция Sweep - частота, амплитуда, смещение, долг (только пульс)
