Приспособление для тестов IM series

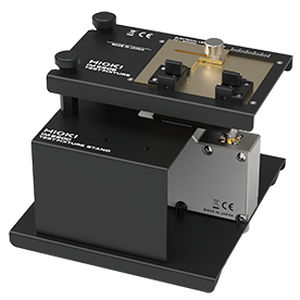

ФИХТУРА ПРОВЕРКИ IM9202 Все-в-одном испытательное приспособление для высокочастотного испытания 600 МГц широкого диапазона компонентов Обзор LCR-измерители и импеданс-анализаторы Hioki варьируются в диапазоне от постоянного тока до 3 ГГц и подходят для широкого круга приложений при тестировании электронных компонентов. Испытательное приспособление IM9202 поддерживает высокочастотные испытания до 600 МГц в паре с анализатором импеданса серии IM7580 и обеспечивает уникальный механизм ступенчатой проверки компонентов и устройств различных форм и размеров, включая чипы RFID и NFC. Основные характеристики - Испытательное приспособление для серии IMPEDANCE ANALYZER IM7580 - Высокочастотные испытания до 600 МГц - Тестируйте импедансы устройств в различных формах и размерах, в том числе свинцовых/свинцовых устройств, SMD, а также чипов RFID и NFC - Способствует правильной идентификации саморезонансной частоты (SRF) и эквивалентного серийного сопротивления (ESR) для проверки работоспособности компонентов Обзор спецификаций Частотный диапазон - от постоянного тока до 600 МГц Совместимые размеры упаковки - ЛИДИРОВАННЫЙ Осевой - Расстояние между выводами (длина корпуса компонента): от 1 мм до 25 мм - Длина свинца: от 2 мм до 10 мм - Высота впереди: макс. 2,5 мм Радиал - Расстояние между выводами: от 2 мм до 26 мм - Длина свинца: Минимум 2 мм СМД - Длина: от 1,6 мм до 23 мм - Ширина: Минимум 0,8 мм - Высота: Минимум 0,65 мм Электродная структура - 2-концевая
