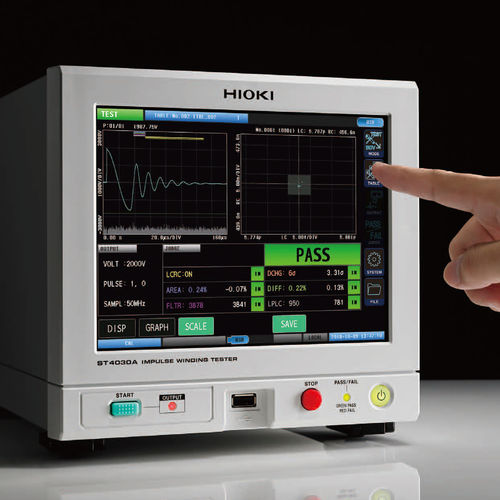

ТЕСТЕР ИМПУЛЬСНЫХ ОБМОТОК ST4030A
Диагностика качества изоляции и износа обмоток ротора в собранном состоянии с помощью количественной оценки формы волны ответа
ST4030A - это тестер импульсных обмоток, или импульсный тестер, который сочетает в себе функции как измерителя сопротивления, так и испытания изоляции на стойкость, необходимые производителям обмоток электродвигателей для повышения качества. Удовлетворяет потребности в более надежных обмотках электродвигателей в свете растущего использования электромобилей и технологии самоходного вождения.
Основные характеристики
- Выявить ранее не обнаруженные дефекты
- Детектирование форм волны с высокой точностью (200 МГц высокоскоростная выборка × высокое 12-битное разрешение)
- Определение витков одиночной неисправности путем количественного определения форм ответных волн в значения LC и RC
- Диагностически дефектная изоляция (псевдокороткие) между обмотками двигателя путем тестирования на микроскопические частичные разряды, скрытые в шуме (опция)
Элементы измерения -
- Количественное определение (значение LC, RC) формы ответного сигнала, полученного при подаче импульсного напряжения, оценка "пройден/не пройден"
- Суждение по волнам с использованием значения AREA, трепетание, лаплакирование и т.д.
- Оснащена функцией проверки диэлектрического пробивного напряжения
Прикладное напряжение -
100 В - 4200 В (Разрешение настройки: 10 В с шагом)
Максимальная прилагаемая энергия: ок. 88 мДж
Диапазон стабильной индуктивности -
10 мкГ до 100 мкГ
---
