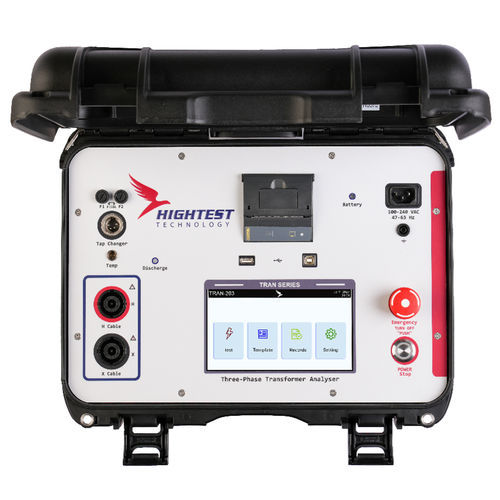

Многофункциональный измерительный инструмент TRAN-203

с сопротивлениемпромышленныйдля трансформатора

Приборы серии TRAN-203 предназначены для измерения коэффициента трансформации и сопротивления обмоток трехфазных и однофазных трансформаторов. Благодаря удобному интерфейсу приборы TRAN обеспечивают быструю и точную оценку ключевых параметров трансформатора. ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА ТРАНСФОРМАЦИИ В приборе TRAN-203 используются элементы эксплуатационных испытаний, предусмотренных стандартом ANSI/IEEE C57.12.90. Обладая лучшей на рынке точностью, TRAN-203 имеет очень широкие возможности измерения коэффициента трансформации с точностью до 0,08 %. Другие функции включают измерение тока возбуждения сердечника, фазового угла, полярности, ошибки соотношения и магнитного баланса. Несмотря на то, что TRAN-203 имеет трехфазную конфигурацию кабеля, пользователи могут проводить испытания и однофазных трансформаторов. TRAN-203 может автоматически определять группы векторов. Прибор имеет широкий рабочий диапазон для использования на таком оборудовании, как трансформаторы тока высокого возбуждения и мощные потенциальные трансформаторы на подстанциях. Прибор может генерировать испытательное напряжение 1 В, 4 В, 10 В, 40 В, 100 В, 250 В переменного тока. ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ОБМОТОК Подача постоянного тока силой до 20 ампер позволяет приборам серии TRAN-203 автоматически измерять сопротивление первичной и вторичной обмоток трехфазного трансформатора. Приборы серии TRAN-203 предназначены для измерения сопротивления первичной и вторичной обмоток трансформатора без необходимости отсоединения и повторного присоединения испытательных кабелей. Начиная с 0,1 мкОм, приборы серии TRAN-203 могут измерять сопротивление до 100 000 Ом. Прибор может управлять OLTC. Приборы серии TRAN-203 могут размагничивать трансформатор, чтобы уменьшить накопление реманентного или остаточного магнетизма в результате испытаний
