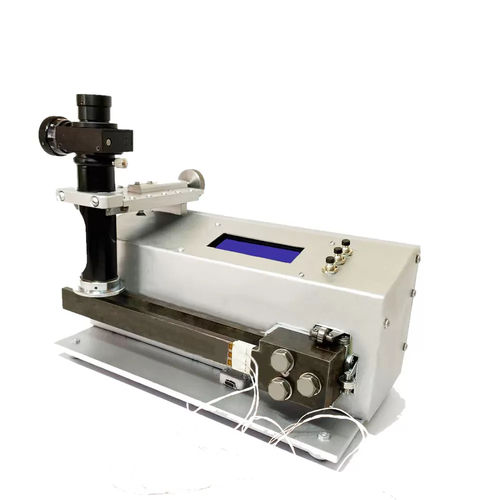

Калибратор для процесса TFGD-4001

компактныйс ручным управлением

TFGD-4001 предназначен для динамической калибровки тензорезисторов всех типов, которые используются для испытаний деталей газовых турбин и турбореактивных двигателей непосредственно на натурном объекте. Он может использоваться для калибровки тензорезисторов для всех типов стендовых испытаний (статических, динамических). Другим возможным применением является определение коэффициентов преобразования электрических сигналов тензорезисторов (соединенных в полумостовые или полномостовые схемы) в механические величины, возникающие в объектах испытаний. TFGD-4001 выпускается в прямоугольном металлическом корпусе компактного форм-фактора. Измерение амплитуды колебаний штока вилки осуществляется визуально с помощью внешнего оптического окуляра с линейным лимбом. Вилка устанавливается однозначно, что исключает необходимость ручной настройки фокуса окуляра. На внутренней стороне передней панели TFGD-4001 расположен 12-канальный разъем с плоской пружиной для подключения тензорезисторов. Также имеется специальный карман для размещения катушек токоподводящих проводов, чтобы избежать их разматывания во время работы и создания помех. На внешней части передней панели расположены разъем для подключения испытательного оборудования, переключатель фиксированной амплитуды и выключатель питания. Шнур питания и клемма заземления расположены на задней панели. В комплект поставки входит 1 или несколько (в зависимости от заказа) настроечных вилок, изготовленных из стали класса AISI 4340 и закрепленных тремя винтами M8. Каждая вилка поставляется с сертификатом градуировки. Идентичность частоты колебаний достигается подбором толщины и точной полировкой половинок вилки в процессе производства. Свойства вилки: - Натяжение на основании вилки 0,5 - 10 кг/мм2 - Точность измерения деформации ±10 ppm относительной деформации
