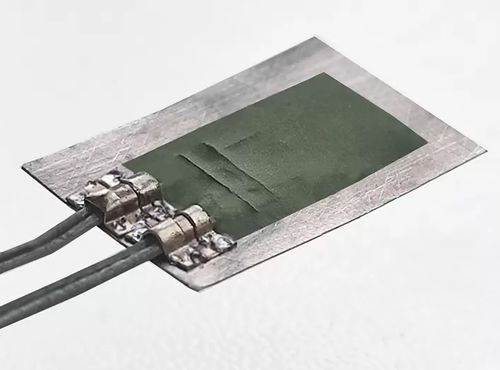

Свариваемый тензодатчик WTN series

динамический

Свариваемые высокотемпературные тензорезисторы предназначены для измерения деформаций в деталях машин и оборудования при динамических нагрузках в диапазоне температур -269...+900°C. Эти датчики предназначены для установки в местах, где склеивание керамическими цементами невозможно либо из-за сложности подготовки поверхности (полировка, обезжиривание и т.д.), либо из-за больших размеров объекта испытаний (не поддается термической обработке для отверждения цемента). Конструктивно тензорезистор серии WTN представляет собой проволочный тензорезистор серии STN, установленный на небольшой кусок тонкой металлической фольги с помощью керамического цемента и защищенный кремнийорганическим лаком. Чувствительная сетка манометра изготовлена из никель-хромовой проволоки диаметром 20...30 мкм. Материал подложки - никель-хромовый суперсплав, устойчивый к окислению и коррозии. Этот материал подобран таким образом, чтобы соответствовать коэффициенту теплового расширения чувствительной сетки. Чувствительная сетка устанавливается на подложку с помощью высокотемпературного керамического цемента, пригодного для длительной работы при температуре 900°C. Керамический цемент также выступает в качестве изоляционного слоя между подложкой и сеткой. Цементный слой защищен от влаги кремнийорганическим лаком. Токоведущие жилы выполнены в виде 2-жильного хромель-алюмелевого кабеля в оболочке из кварцевой оплетки. Типичный диаметр жил - 0,3 мм, но может быть изменен по требованию заказчика. Стандартная длина токоподводящих проводов - 100 мм.
