Термический тензодатчик TG series

электрический

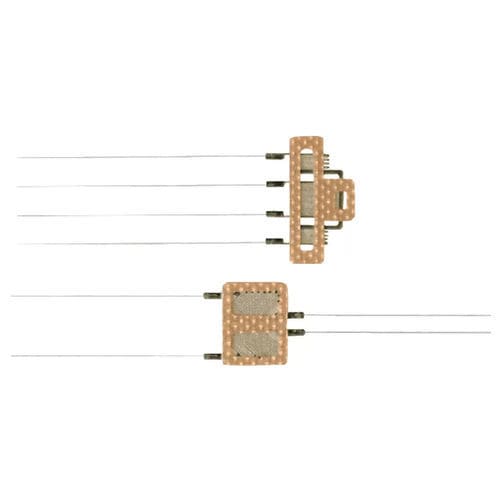

Тензорезисторы серии TG изготавливаются из фольги сплава железо-хром-алюминий (Fe-Cr-Al) методом мокрого травления. Они предназначены для измерения статических деформаций и механических напряжений в диапазоне температур -269...+800°С. Установка датчиков на объект испытаний производится с помощью специального высокотемпературного керамического клея, например, GT-900. При использовании тензорезисторов серии TG температурная компенсация осуществляется путем подключения такого же тензорезистора в соседнюю ветвь измерительной цепи. Это позволяет достичь более высокой точности измерений. Тензорезисторы серии TG поставляются на временной подложке из ПТФЭ, армированной стекловолокном, которая помогает сохранить форму датчика в процессе монтажа. После установки временная подложка удаляется. Каждая жила имеет электрическое сопротивление 10 Ом. Сопротивление манометра TG следует измерять в центре проводов (25 мм от свободного конца), тогда измеренное сопротивление составит 350±0,3% Ом.
