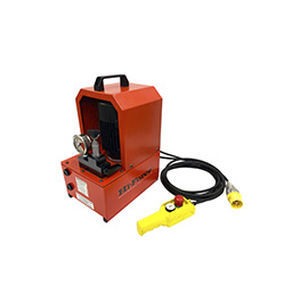

Электрический насос HEP1 Range

промышленныйвысокое давлениедля применения при низком давлении

Обзор
Компактные гидравлические насосы серии HEP1 с электрическим приводом и подвесным пультом управления разработаны для широкого спектра промышленных применений. Двухступенчатая конструкция обеспечивает высокий расход на 1‑й ступени и точный контроль высокого давления на 2‑й. Максимальное рабочее давление: 700 bar (≈10000 psi). Компактный корпус с интегрированной рукояткой и защитой IP55.

Ключевые особенности

• Двухступенчатая конструкция: 1‑я ступень — высокий расход, 2‑я ступень — точный высокое давление.
• Максимальное рабочее давление: 700 bar (≈10000 psi).
• Автоматическое переключение низкого/высокого давления для непрерывной работы.
• Используемый объём масла на насос: ок. 4,0 L (1,06 gal); общий объём бака: ок. 7,0 L (1,85 gal).
• Варианты напряжения двигателя (однофазный): 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz.
• Поставляется пульт управления (кабель управления 3 m / 10 ft).
• Степень защиты: IP55.
• Модели с суффиксом 'R' оснащены внешне регулируемым предохранительным клапаном и манометром, заполненным глицерином.

Типичные применения / варианты конфигурации

• Варианты клапанов: 3‑ходовой многозадачный клапан (вперёд/авто‑возврат для обжима и резки; вперёд/удержание/возврат для подъёма) и 4‑ходовой ручной клапан с удержанием нагрузки.
• 3‑ и 4‑ходовые клапаны доступны с внешне регулируемым предохранительным клапаном и манометром или без них.

Примечания по производительности

• Расход 1‑й ступени: до 158.66 in³/min (50 Hz) — ок. 2.6 L/min; модели 60 Hz обеспечивают ~15–20% больший расход.
• Расход 2‑й ступени: 21.97 in³/min (50 Hz) — ок. 0.36 L/min.
• Используемый объём масла на насос: ок. 4.0 L; общий объём бака: ок. 7.0 L.

Техническая таблица (расход / модели)
Модель | Тип клапана | Использ. объём масла (L / gal) | 1‑я ступень (in³/min) | 2‑я ступень (in³/min) | Напряжение мотора | Модель 60 Hz | Вес (kg / lbs)
HEP1341 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

Техническая таблица (габариты)
Модель | A (mm) | B (mm) | C (mm) | D (mm) | E (mm)
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

Примечания

• Общий объём бака масла: ок. 7.0 L.
• Все модели 110V и 230V поставляются для 50 Hz по умолчанию; модели 60 Hz (120V/220V) дают примерно на 15–20% больший расход.
• Модели с суффиксом 'R' оснащены внешне регулируемым предохранительным клапаном и глицериновым манометром.

Характеристики / технические спецификации

• Рабочее давление: 700 bar (≈10000 psi).
• Двухступенчатая работа с автоматическим переключением низкого/высокого давления.
• Расход: 1‑я ступень ≈2.6 L/min; 2‑я ступень ≈0.36 L/min (при 50 Hz).
• Используемый объём масла: ≈4.0 L на насос; общий объём ≈7.0 L.
• Опции моторов: 110V 50 Hz, 120V 60 Hz, 230V 50 Hz, 220V 60 Hz (однофазные).
• Опции клапанов: 3‑way многозадачный или 4‑way ручной с удержанием; версии 'R' с внешне регулируемым предохранительным клапаном и манометром.
• Поставляется подвесной пульт управления (кабель 3 m).
• Степень защиты: IP55.
• Компактная конструкция с интегрированной ручкой для транспортировки.
