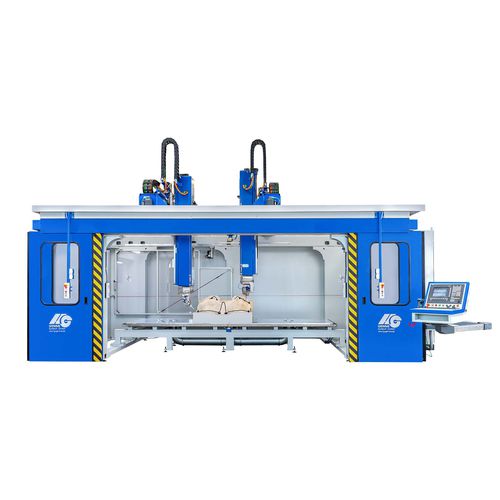

Станок для резки со столом для обмена G-S-W
струей водыдля композитных материаловдля тканей

станок для резки со столом для обмена
станок для резки со столом для обмена
станок для резки со столом для обмена
станок для резки со столом для обмена
станок для резки со столом для обмена
станок для резки со столом для обмена
станок для резки со столом для обмена
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
струей воды
Обрабатываемый материал
для пластиковых материалов, для тканей, для композитных материалов, для стекловолокна
Обработываемое изделие
для трубки из полипропилена/полиэтилена, для листа, для тонкого листового металла, для гибкого шланга, для трубы из пластикового материала, для профилей, для панели из пенопласта, для коврового покрытия, для блоков из мягкой губки PU, для многослойной ткани, для однослойной ткани, для текстиля в лентах
Тип управления
с сервоприводом
Комбинированная функция
для сверления, для контура, для фрезерования, для формовки
Применение
для промышленного применения, для автомобилестроения, для использования в авиации, для судостроения
Конструкция
компактный, с одной головкой, с двойным столом, с несколькими головками, 3 оси, 5 осей
Другие характеристики
для массового производства, автоматический, сверхточный, CE, с серводвигателем, со столом для обмена, высокая мощность, для тонкого материала, механический, помещенный в корпус, программируемый, реечный, линейный, многоосный, для технического текстиля, для больших деталей, пневматический, для пластиковой пленки, универсальный, 3D, для металлоидов
Ход Х

МИН.: 2 600 mm (102 in)

МАКС.: 4 200 mm (165 in)

Ход Y

МИН.: 1 600 mm (63 in)

МАКС.: 1 900 mm (75 in)

Ход Z

1 355 mm (53 in)

Описание

Водяная струйная резка по 5-осевой технологии идеально и особенно эффективно выполняет сложные работы на пространственных телах. Данная технология производства является выигрышным фактором в таких отраслях промышленности, как авиационная и аэрокосмическая техника, автомобилестроение, автомобилестроение, производство пластмасс, контрактное производство. 5-осевой гидроабразивный режущий аппарат для простых или очень сложных 3D контуров для превосходного качества резки. Процесс холодной резки без выбросов загрязняющих веществ с помощью струи чистой воды. Отличная рентабельность благодаря максимальной производительности с высокой точностью и скоростью. Чрезвычайно жесткая, устойчивая к кручению стальная конструкция портала с верхней осью x; все приводы и направляющие в защищенном сегменте вне рабочего пространства. Высокопроизводительное ЧПУ управления NUM или Siemens. Возможность простого создания программ с помощью CAD/CAM. Безопасная кабина в звукоизоляционном исполнении. - Диапазон перемещения Ось вращения C 540° и Ось вращения A ± 135° - Быстроходные линейные оси X/Y 60 м/мин - Линейная ось быстрого перемещения Z 30 м/мин - Быстроходные оси вращения A/C 9,000°/мин / 12,000°/мин - Точность позиционирования ± 0,1 мм - Повторяемость ± 0,1 мм - Насос, насос высокого давления КМТ с гидравлическим приводом - Рабочее давление 520 - 3 800 бар - Соотношение давления 20:1; клапан сброса давления для высокого давления, звуконепроницаемый корпус - Максимальный расход 3,5 л/мин - Оптимальный коэффициент использования прибл. 90 %, что означает сокращение межсервисных интервалов - Сопло с пневматическим клапаном сопла 0,17 - 0,20 мм, соединительный насос с режущей головкой с помощью трубки высокого давления ¼". Подающее устройство для поворотной головки с помощью гибкой намоточной трубы - ЧПУ управление NUM Flexium или Siemens Sinumerik 840D/SL Управление с ЧПУ Эксплуатация - Масса машины прибл. 8.000 кг

---
