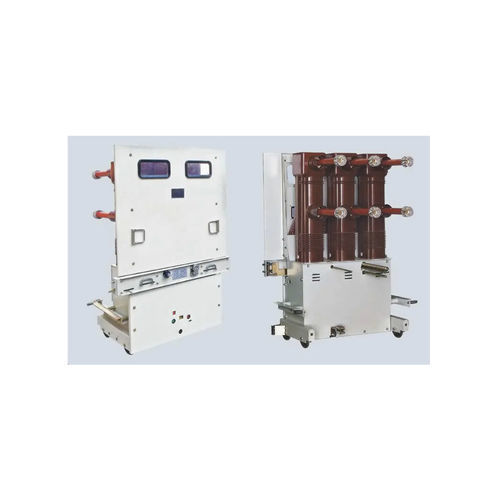

Вакуумный выключатель ZN85-40.5

токапеременный токвысокого напряжения

ZN85-40.5/T □-□(3AV3) тип внутреннего высоковольтного вакуумного автоматического выключателя переменного тока (далее автоматический выключатель) подходит для трехфазной системы переменного тока 50 Гц, 40,5 кВ, и может быть использован на промышленных и горнодобывающих предприятиях, электростанциях и подстанциях в качестве тока нагрузки, тока перегрузки и тока повреждения. И подходит для частой эксплуатации по случаю. Эксплуатационные характеристики 1. Автоматический выключатель имеет верхнюю и нижнюю структуру расположения. Эффективно уменьшает глубину выключателя. 2. Автоматический выключатель имеет композитную структуру изоляции, а трехфазная дугогасительная камера и связанный с ней заряженный корпус изолированы тремя независимыми изоляционными оболочками из эпоксидной смолы. После применения композитной изоляционной структуры автоматический выключатель соответствует требованиям по воздушному расстоянию и ползучести в нормальных условиях эксплуатации. При этом эффективно уменьшается объем автоматического выключателя. Вакуумный прерыватель главной проводниковой цепи и динамическое и статическое проводящее соединение установлены в изоляционном цилиндре, так что расстояние между фазами составляет всего 300 мм. Все электрические соединения главной цепи являются фиксированными, что обеспечивает высокую надежность. Изолирующий цилиндр установлен на раме выключателя. 3. Механизм управления использует пружинный механизм, специально разработанный для этого нового типа выключателей, и установлен на раме выключателя. Его структурные характеристики более подходят для верхнего и нижнего расположения автоматического выключателя и становятся неотъемлемой частью общей структуры автоматического выключателя.
