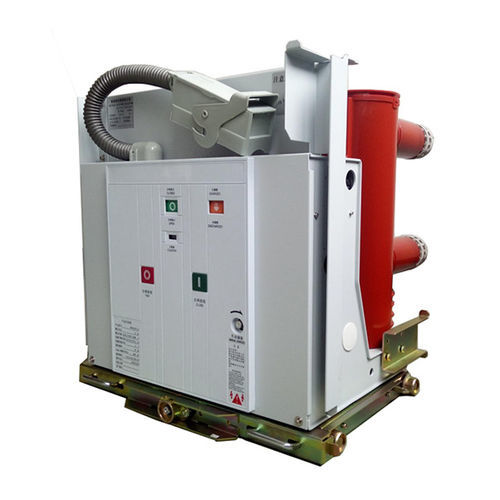

Магнитный выключатель VS1-12

вакуумныйпеременный токтрехфазовый

Высоковольтный вакуумный выключатель VS1-12-типа (далее выключатель) является трехфазным выключателем переменного тока 50Гц, номинальным напряжением 12кВ, предназначенным для промышленных и горнодобывающих предприятий, электростанций и подстанций для управления электрическими объектами для защиты использования, а также для частой эксплуатации на объекте. Автоматический выключатель использует модульный механизм управления, который интегрирован с корпусом автоматического выключателя, и может быть использован в качестве стационарной установки, или может быть оснащен специальным двигательным механизмом для формирования ручной тележки. Эксплуатационные характеристики 1. Вакуумная дугогасительная камера: Автоматический выключатель оснащен промежуточной герметичной керамической или стеклянной вакуумной дугогасительной камерой. В ней используется медно-хромовый контактный материал и чашеобразная структура контакта с продольным магнитным полем. Его контакт имеет малую скорость электрического износа, длительный срок службы, высокий уровень сопротивления давления контакта, стабильную диэлектрическую прочность изоляции, быструю скорость восстановления после дуги, низкий уровень перехвата и сильную разрывную способность. 2. Основная электрическая структура: общая структура автоматического выключателя принимает форму переднего и заднего расположения рабочего механизма и дугогасительной камеры. Основная часть электрической цепи представляет собой трехфазную напольную структуру. Вакуумная дугогасительная камера установлена в продольном направлении в трубчатом изоляционном цилиндре. Изоляционный цилиндр изготовлен из эпоксидной смолы и залит по технологии APG, поэтому он особенно устойчив к ползучести.
