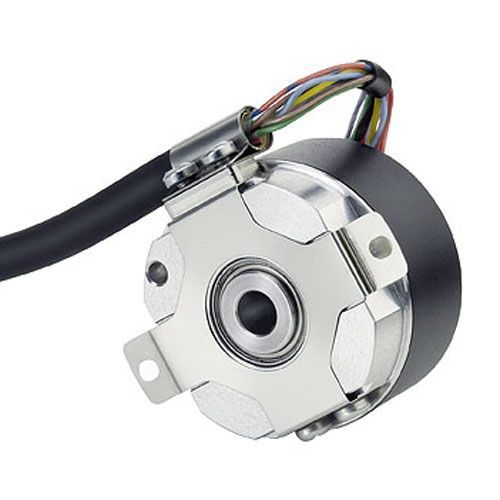

Абсолютный датчик угла поворота ACURO AD35 оптическиймеханический16 битов
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- абсолютный
- Технология
- оптический, механический
- Разрешение абсолютных энкодеров
- 12 битов, 16 битов, 14-битный, 18 битов, 20 бит, 22 бита
- Механическая характеристика
- с полой осью, однооборотный
- Выходной сигнал
- цифровой, SSI
- Материал
- из пластика
- Уровень защиты
- UL, IP40
- Диаметр корпуса
38,1 mm
(1,5 in)- Скорость вращения
10 000 rpm
(62 832 rad.min-1)- Температура процесса
МАКС.: 120 °C
(248 °F)МИН.: -15 °C
(5 °F)
Описание
Самый короткий абсолютный энкодер в мире
Монтажная глубина 23,65 мм
вал со ступицей 8 мм
Разрешение до 22 бит на один оборот
рабочая температура +120°C
10 000 об/мин в непрерывном режиме
Пластиковый корпус
Интерфейс BiSS или SSI
Синусоидальная волна 1 Vpp
полоса пропускания 500 кГц
Выпуская AD35, компания HENGSTLER представила самый короткий в мире энкодер с полым валом. Энкодер AD35 выпускается со ступичным валом диаметром 8 мм и разрешением до 22 бит за один оборот. Механическая концепция основана на узле вала, установленного на двойных шарикоподшипниках с гибкой опорой крутящего момента. AD35 подходит для установки в серводвигатели BLDC с небольшой высотой рамы. Коммуникационный интерфейс BiSS или SSI позволяет создавать полностью цифровые схемы управления.
---
